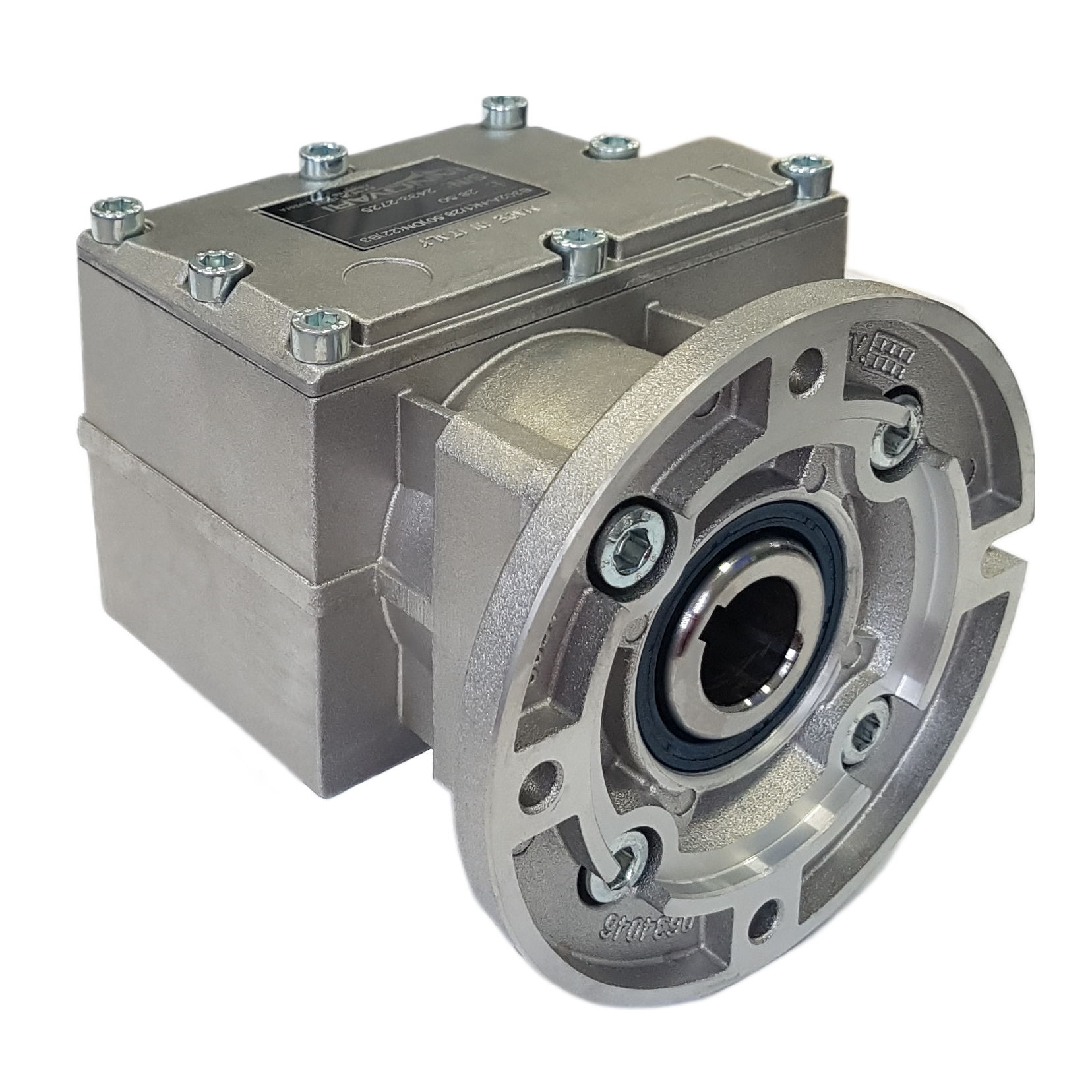

Цилиндрический редуктор INNOVARI 302A (i=7.20) вал вх./вых. 24/20 мм
Артикул: B302A-N(1/7.20)DN3B3
Таб 3 - HTML: Особенности соосных цилиндрических редуктор INNOVARI<br>
<br>
Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов. Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным р
Высота, мм: 89
Ширина, мм: 128
Глубина, мм: 172
Цилиндрический редуктор представлен в типоразмере 302A имеет передаточное число i=7.20 входной вал диаметр 24 мм. Выходной (выступающий) вал диаметр 20 мм.
Компактный соосный редукторы в алюминиевом корпусе типоразмера 302А был специально разработан для применений, где длина привода имеет критическое значение. Этот редуктор имеет укороченное расстояние между подшипниками, поэтому не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок.
Компактный соосный редукторы в алюминиевом корпусе типоразмера 302А был специально разработан для применений, где длина привода имеет критическое значение. Этот редуктор имеет укороченное расстояние между подшипниками, поэтому не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок.
- Редуктор соединяется с электродвигателем посредством входного фланца В5 (большой) или В14 (малый) в соответствии с фланцем и диаметром вала электродвигателя.
- Без входного фланца поставка невозможна. Обязательно выберите подходящий фланец.
- Электродвигатель не входит в комплект поставки. Необходимо заказать отдельной позицией.
- Необходимо также выбрать выходной фланец или лапы в зависимости от желаемого способа крепления к оборудованию потребителя.
- Поставляется в сборе с выбранными входным (моторным) фланцем, выходным фланцем или лапами.
- Данные по напряжению питания и крутящему моменту приведено в соответствии с двигателем мощностью 1,5 кВт, 1400 об/мин
| Таб 3 - HTML | Особенности соосных цилиндрических редуктор INNOVARI<br> <br> Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов. Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным р |
| Высота, мм | 89 |
| Ширина, мм | 128 |
| Глубина, мм | 172 |
| Напряжение вход, В | 230/400 |
| Ширина упаковки, мм | 230 |
| Высота упаковки, мм | 230 |
| Глубина упаковки, мм | 210 |
| Габариты без упаковки | 89х128х172 |
| Вес нетто, кг | 4 |
| Передаточное число | 7,20 |
| Тип редуктора | Цилиндрический |
| Мощность электродвигателя | 1,5 |
| Входной фланец | Необходимо выбрать |
| Диаметр входного вала, мм | 14 |
| Диаметр выходного вала, мм | 20 |
| Типоразмер | 302A |
| Лапы | Необходимо выбрать |
| Вес бpутто, кг | 4,3 |
| Страна производства | Италия |
| Ном. частота вращения выходного вала, об/мин | 194 |
| Тип разрешительной документации | Сертификат Соответствия добровольный |
| Подлежит обязательной сертификации/декларированию | Нет |
| Разрешительная документация действительна с | 22.04.2026 |
| Разрешительная документация действительна по | 21.04.2029 |
| Номер разрешительной документации | РОСС RU.З2001.04ИБФ1.ОСП28.99002 |
