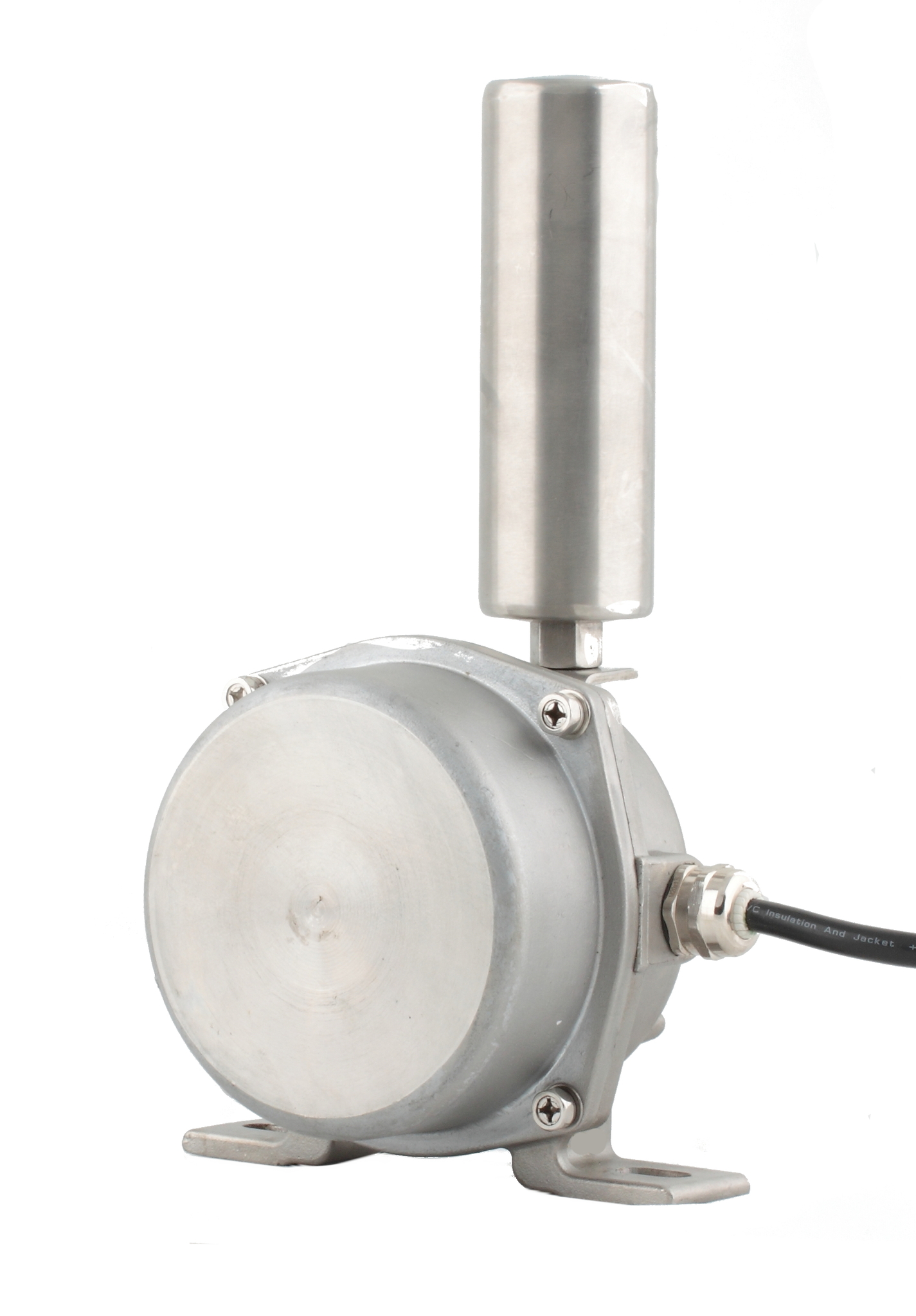

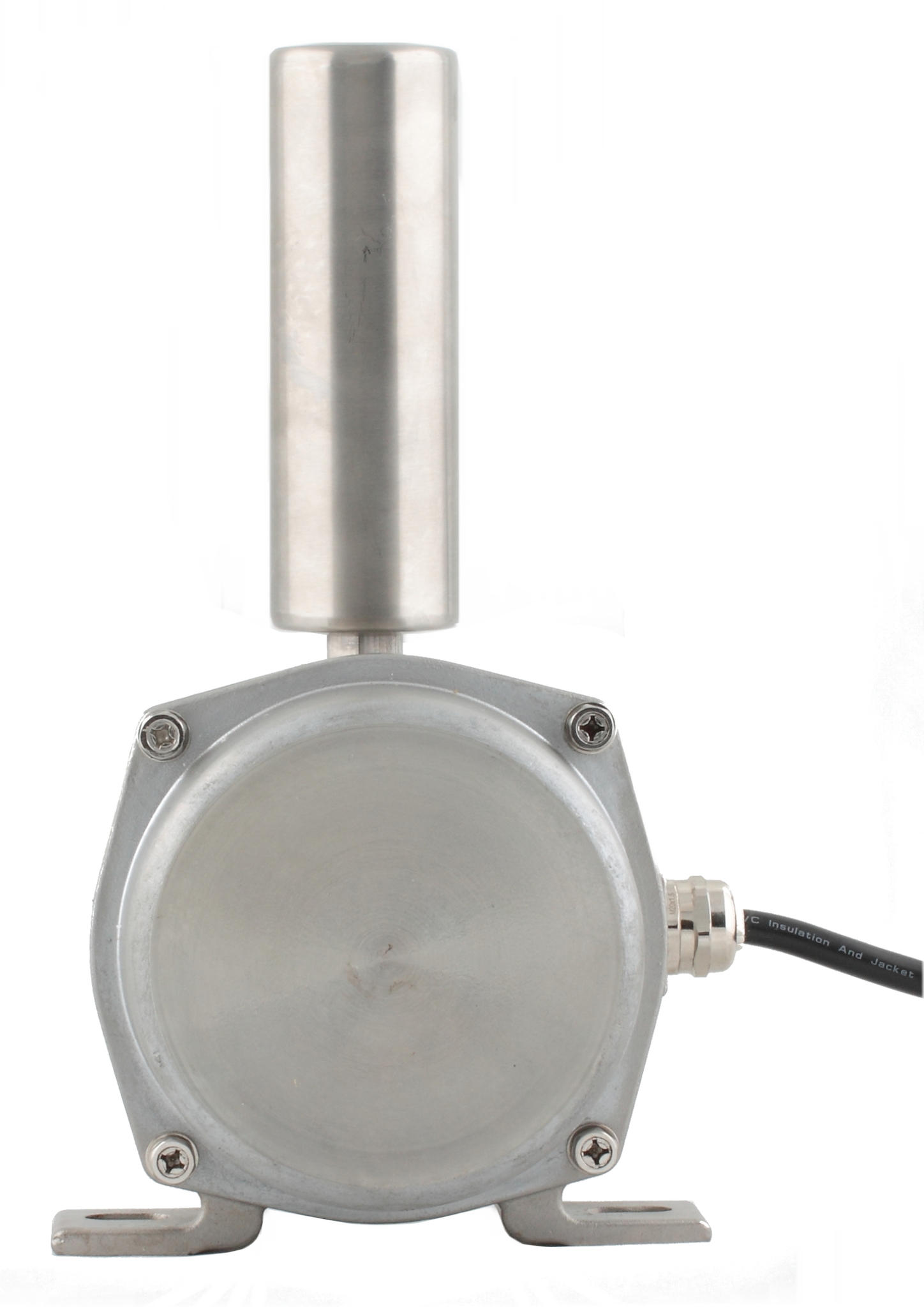

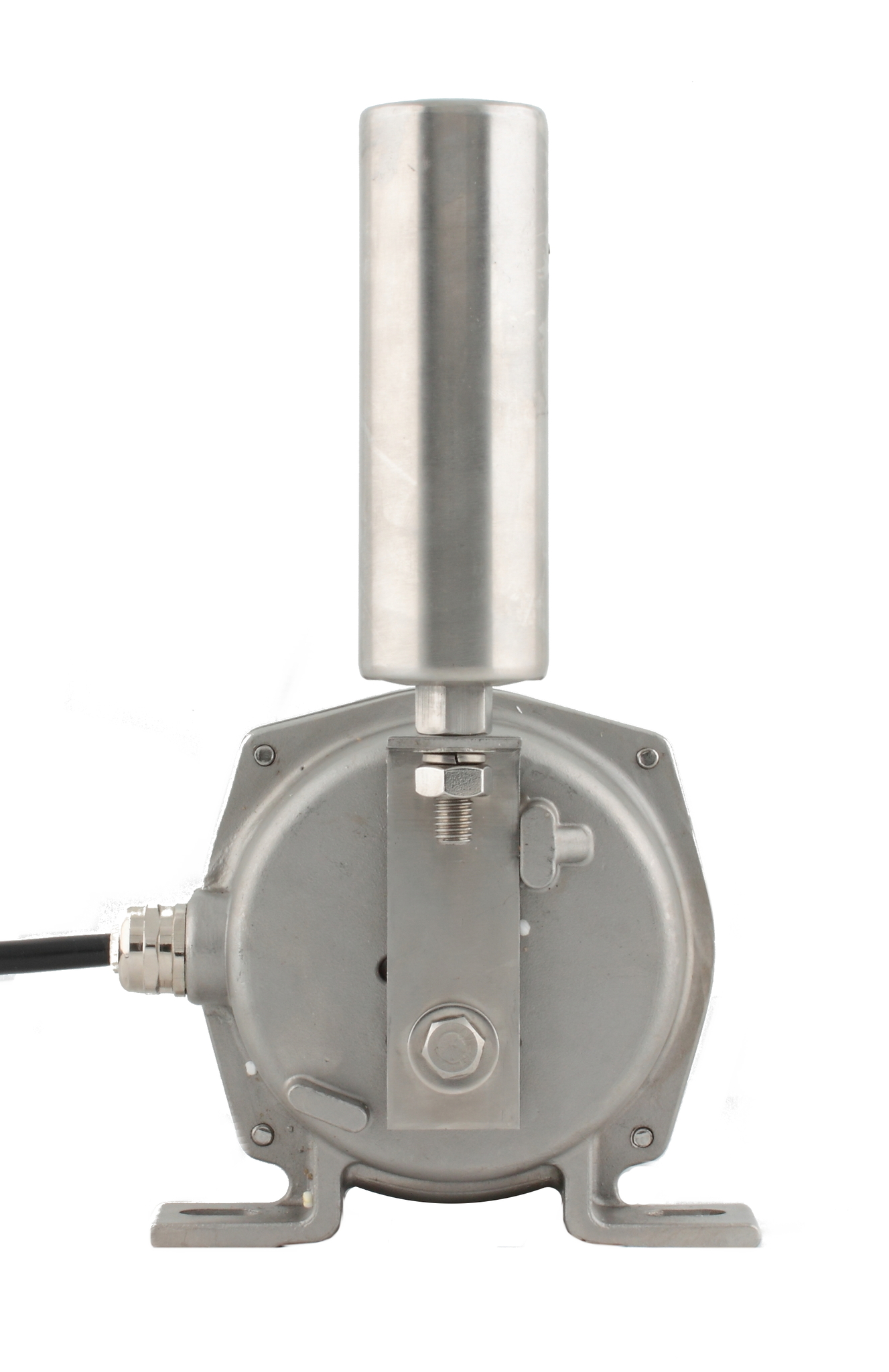

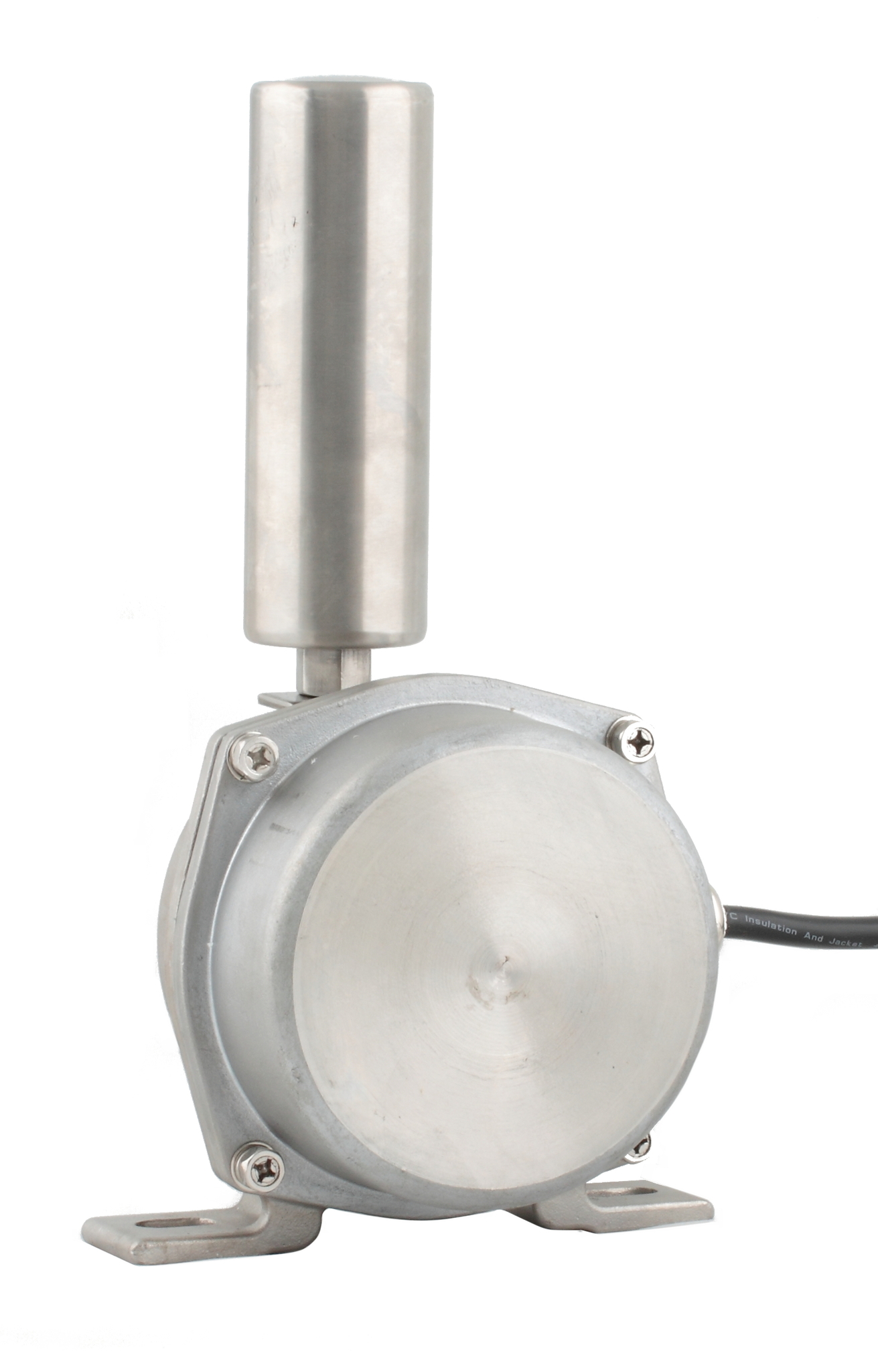

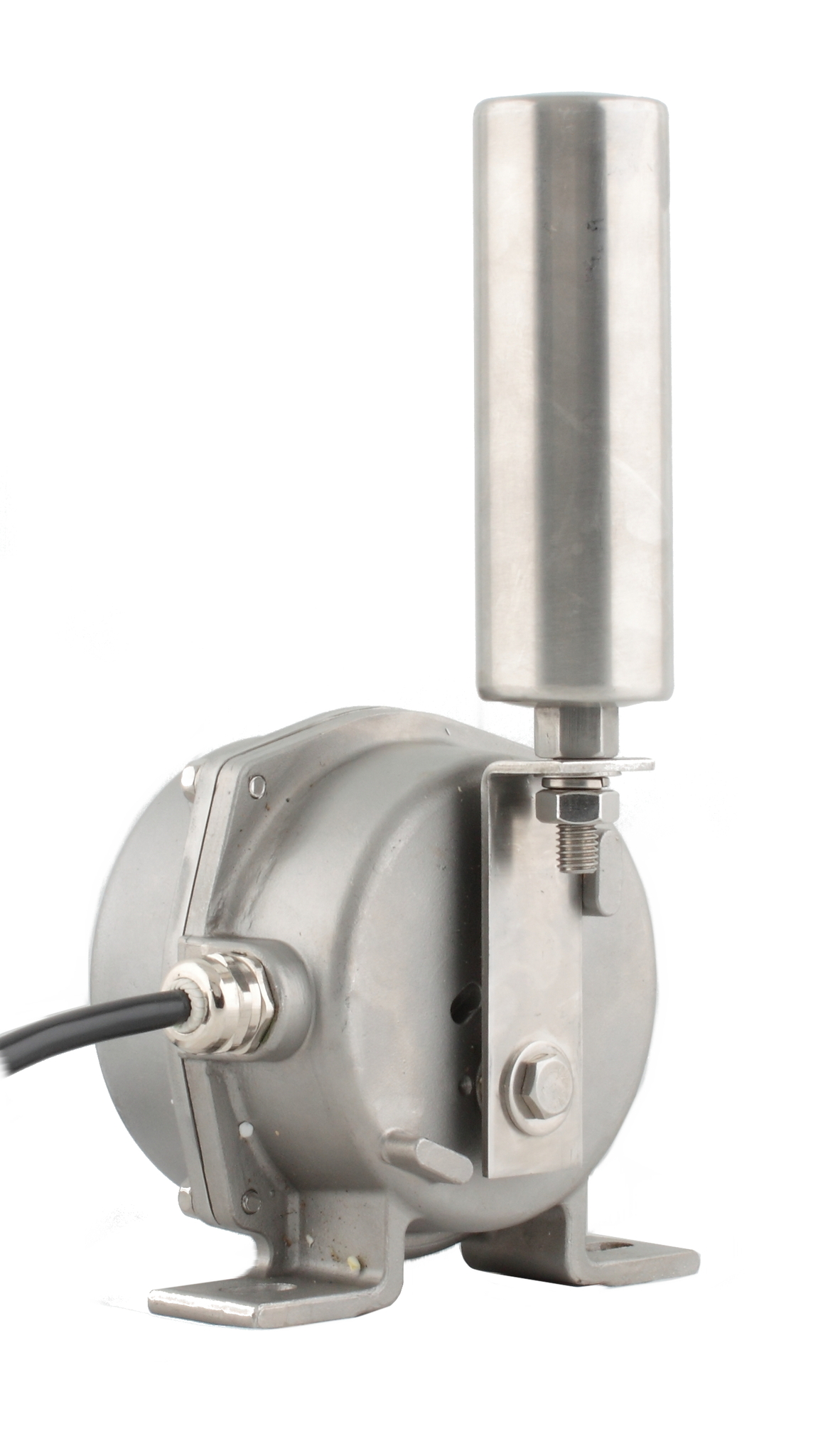

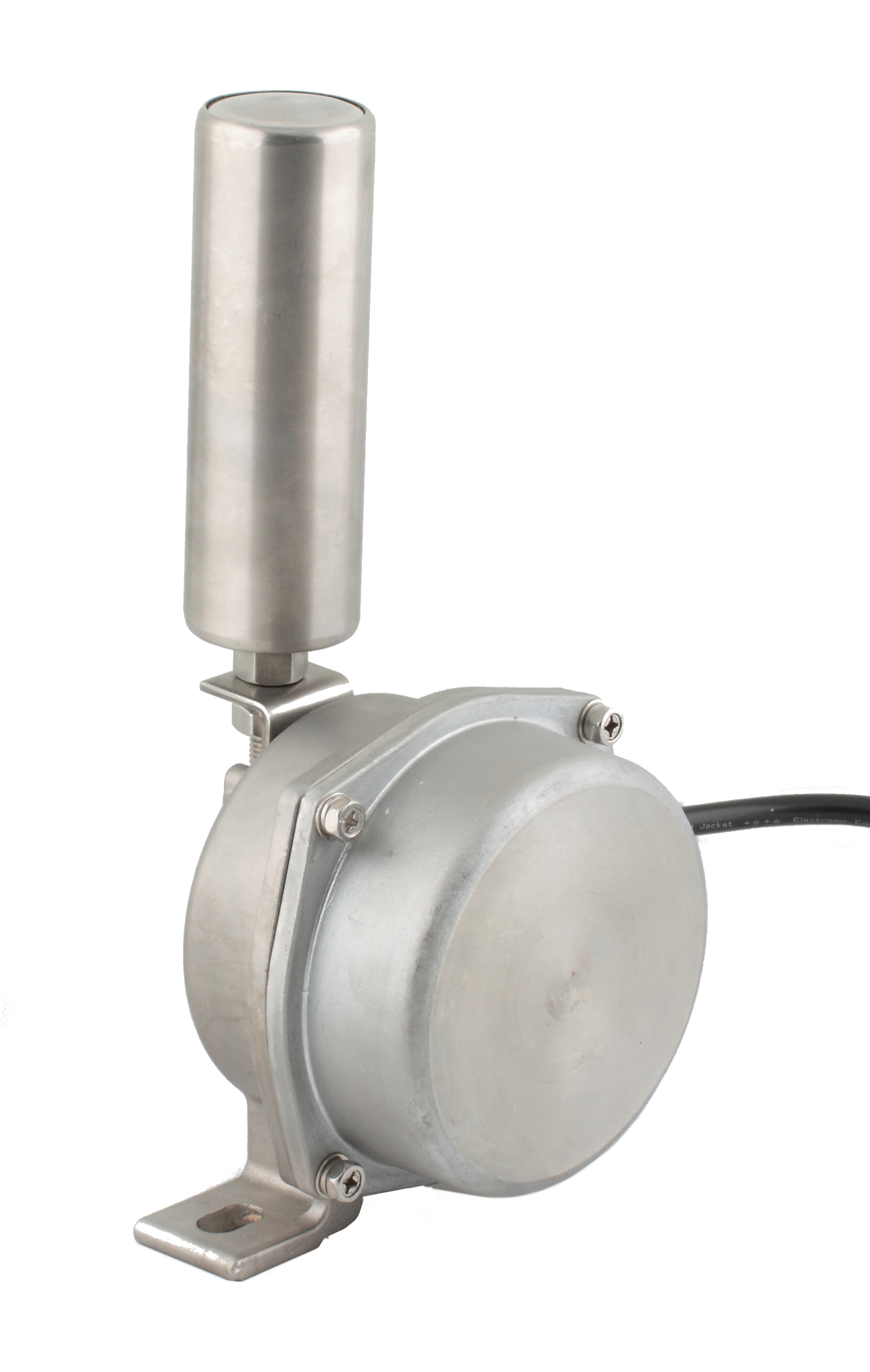

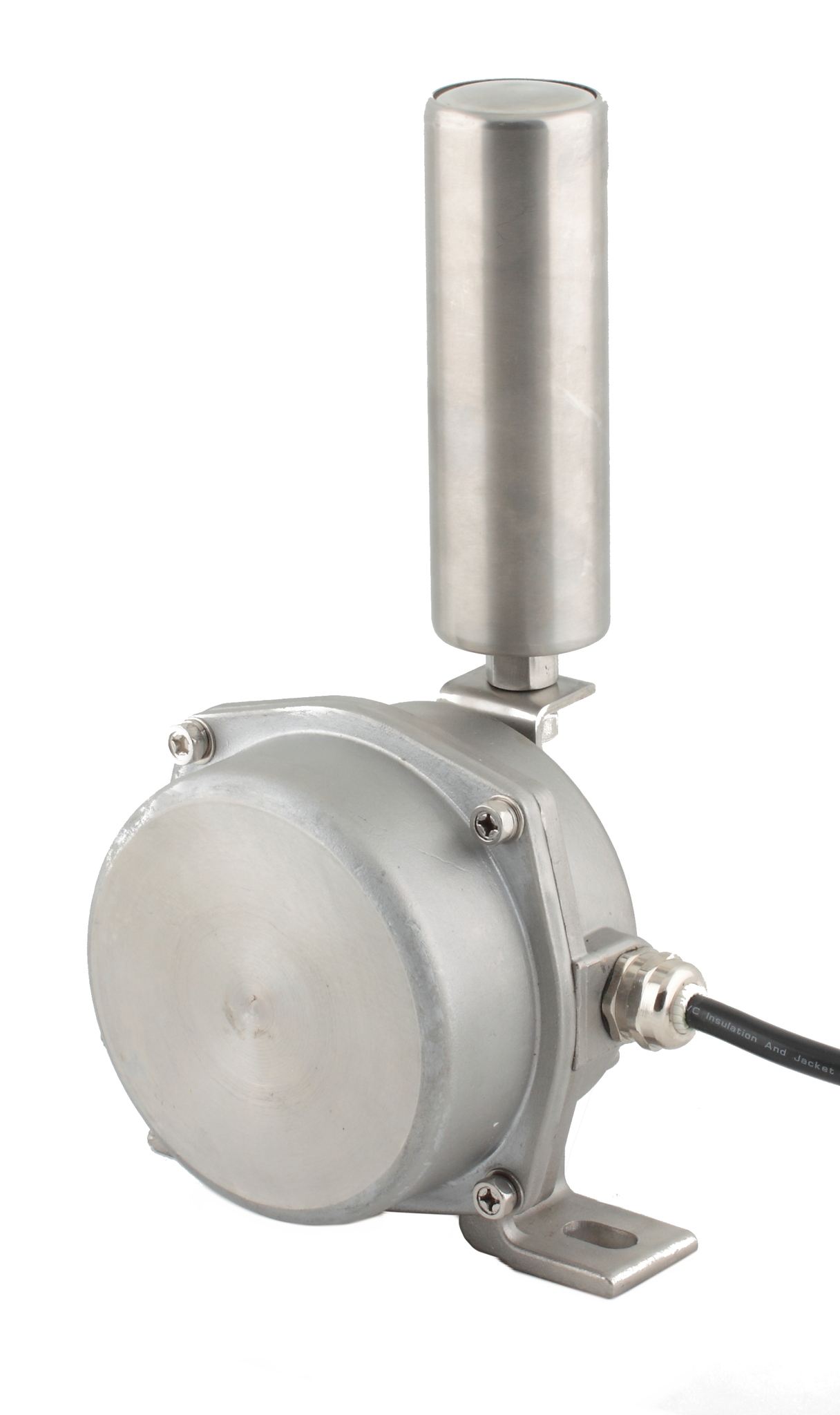

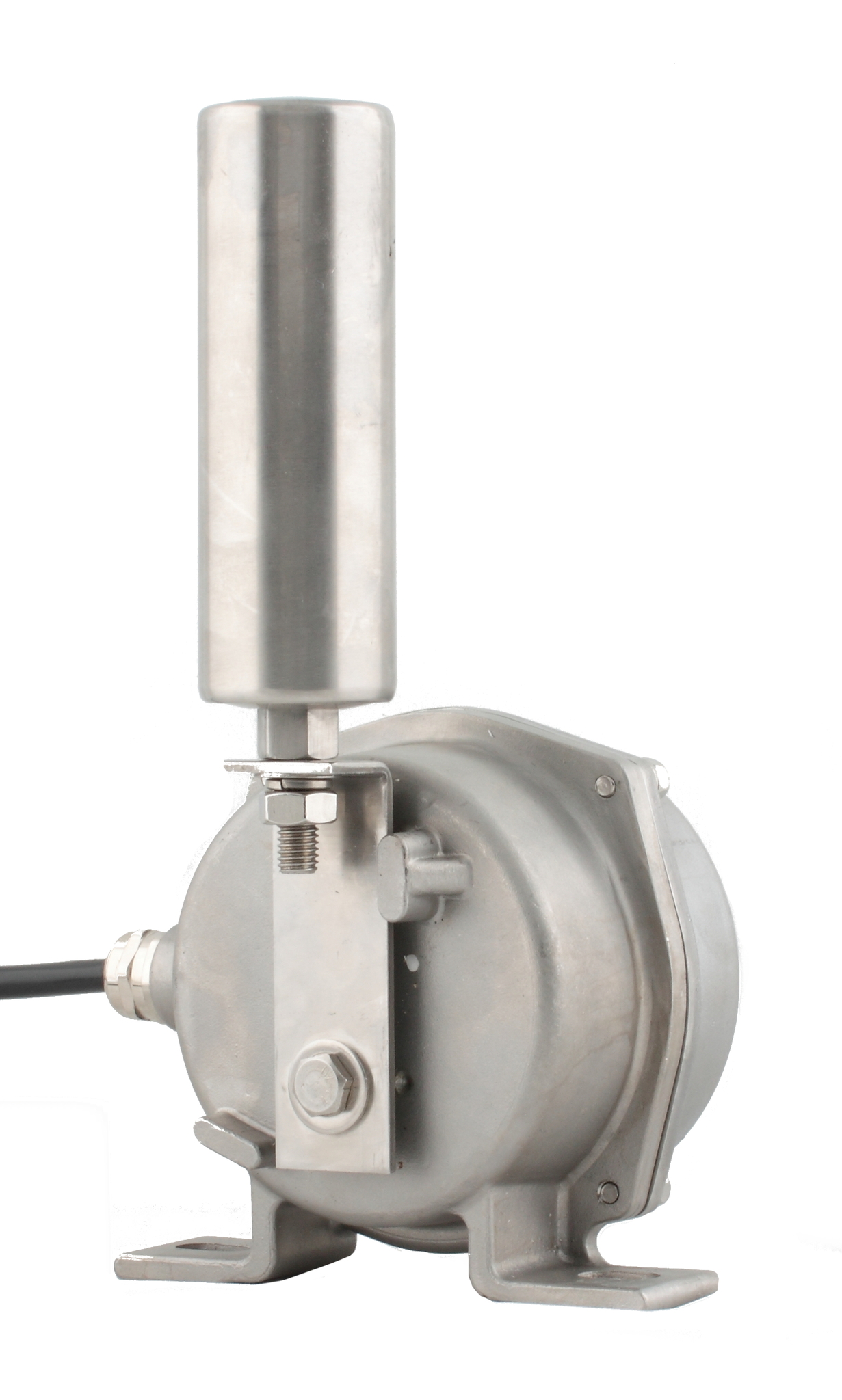

Датчик контроля схода ленты INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -40...+60С, 250 VAC, 10 A, IP67, 2 релейных выхода, материал контактного ролика - нерж. сталь
Артикул: IL-BMS-SS-Ex
Датчик контроля схода ленты INNOLEVEL серии BMS предназначен для контроля рабочего процесса ленточного конвейера.
КОРРОЗИОННОСТОЙКОЕ И ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ
ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Принцип работы
При отклонении конвейерной ленты от продольного направления датчик выдает сигнал на аварийное отключение конвейера, предотвращая тем самым повреждение ленты в результате смещения или схода. Датчики контроля схода ленты INNOLEVEL серии BMS обычно устанавливаются в паре - с обеих сторон конвейерной ленты, при этом допускается незначительные зазоры между контактными роликами и краями ленты.
Некоторые области применения:
- Стандартные ленточные конвейеры
- Рудничные, подвешиваемые на канатах ленточные конвейеры
- Отвальные / складские конвейеры
- Системы погрузки / разгрузки судов
- Челночные и реверсивные конвейеры
- Указатель предельного положения стрелы крана / экскаватора
- Ленточные питатели и конвейеры
- Ограничитель хода, рассчитанный на работу в тяжелых условиях
Преимущества конвеерных датчиков INNOLEVEL
- Простота монтажа, надежная защита от внешних воздействий
- Рычаг с контактным роликом из нержавеющей стали может отклоняться относительно вертикальной оси до 75°
- Высокая степень пыле- и влагозащиты
- Угол срабатывания рычага ролика составляет 12° для подачи аварийного сигнала и 30° для выключения конвейера
- Применение датчиков контроля схода ленты INNOLEVEL серии BMS обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденной ленты конвейера
- Взрывозащищенное и коррозионностойкое исполнения в корпусе из нержавеющей стали SUS304
| Высота, мм | 270 |
| Ширина, мм | 125 |
| Тип | Механический |
| Степень защиты (IP) | IP67 |
| Температура эксплуатации | -20…+60 |
| Ширина упаковки, мм | 160 |
| Высота упаковки, мм | 140 |
| Глубина упаковки, мм | 330 |
| Ток, А | AC/DC |
| Напряжение, В | 250 / 125 |
| Длина, мм | 150 |
| Номинальный ток, А | 10 A (Макс. 250 VAC) |
| Материал | Нерж. сталь (SUS304) |
| Относительная влажность | 0...100% |
| Тип выхода | Реле 2 SPDT |
| Вес нетто, кг | 2.8 |
| Частота срабатывания | 0...20 Ед./Мин |
| Вес бpутто, кг | 2.9 |
| Взрывобезопасное исполнение | Да |
| Температура окружающей среды, °C | -40...+75 |
| Сопротивление изоляции, Мом | 100 МОм |
| Электрическая прочность | 2000В AC в течение 1 Мин |
| Рычаг | Нержавеющая сталь SUS 304 |
| Усилие, Н*м | 70...80 |
| Ресурс | 1 млн. срабатываний |
| Тип разрешительной документации | Сертификат |
| Подлежит обязательной сертификации/декларированию | Да |
| Разрешительная документация действительна с | 22.06.2026 |
| Разрешительная документация действительна по | 21.06.2031 |
| Номер разрешительной документации | ЕАЭС RU С-RU.НВ63.В.02449/26 |
| Ссылка на реестр | https://pub.fsa.gov.ru/rss/certificate/view/3689451/baseInfo |
- Паспорт_INNOLEVEL_Серии_BMS
- Инструкция_INNOLEVEL_Серии_BMS
- Декларация_ТР_ТС(004,020)_INNOLEVEL_Датчики_конвейерной_безопасности
- Сертификат_ТР_ТС(012)_INNOLEVEL_Ex
- Паспорт_INNOLEVEL_Серии_BMS
- Инструкция_INNOLEVEL_Серии_BMS
- Декларация_ТР_ТС(004,020)_INNOLEVEL_Датчики_конвейерной_безопасности
- Сертификат_ТР_ТС(012)_INNOLEVEL_Ex
- 3D модель - Датчик контроля схода ленты INNOLEVEL серии BMS.zip
