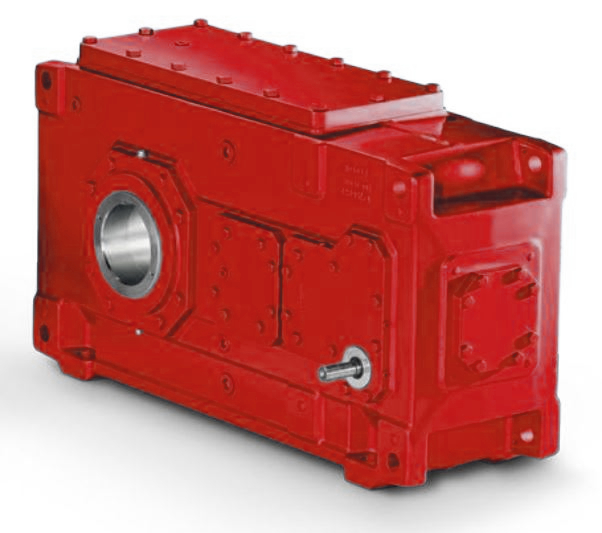

Индустриальные редукторы с параллельными валами 7Ц

Промышленные редукторы серии 7Ц:
Представляют собой новое поколение стандартных промышленных редукторов,
разработанных на основе накопленного в течение 15 лет опыта, накопленного в результате усовершенствования технологий производства 4-х поколений продукции и более чем 100 000 установленных машин.
универсальными присоединительными размерами, модульной конструкцией.

Ими можно заменить продукцию импортных брендов
(Siemens Flender, SEW Eurodrive, Nord, Brevini PIV, Bonfiglioli и т.д.)
с сохранением размеров, с аналогичным крутящим моментом и такой же мощностью.

• Материал корпуса - чугун QT500 (стандарт), чугун QT400 (для работы при низких температурах до -40).
• Материал шестерен и валов - 20CrMoH
• 7Ц – полный аналог линейки индустриальных редукторов Flender
• Корпус – литой или сварной.
• Использование сварных корпусов позволяет быть гибкими при обеспечении
  нестандартных присоединительных размеров.
• Передаточное отношение от 1,25 до 450
• Момент от 2700 Нм до 800 000 Нм

Опции:
Термодатчик, датчик вибрации
Охлаждение масла по запросу
Экструдерное исполнение

Габарит редуктора	Номинальный крутящий момент, кНм	7Ц2	7Ц3	7Ц4
Диапазон передаточных отношений iN
4	6,9	6.3~22.4	*	*
5	11,6	6.3~22.4	25~90	*
6	15,5	8.0~28	31.5~112	*
7	21,7	6.3~22.4	25~90	100~355
8	27,5	8.0~28	31.5~112	125~450
9	36	6.3~22.4	25~90	100~355
10	45	8.0~28	31.5~112	125~450
11	63,5	6.3~22.4	25~90	100~355
12	78	8.0~28	31.5~112	125~450
13	93	6.3~20	25~90	100~355
14	115	8.0~25	31.5~112	125~450
15	153	6.3~20	25~90	100~355
16	173	8.0~25	31.5~112	125~450
17	200	6.3~20	25~90	100~355
18	240	8.0~25	31.5~112	125~450
19	300	6.3~20	25~90	100~355
20	345	8.0~25	31.5~112	125~450
21	420	6.3~20	25~90	100~355
22	470	8.0~25	31.5~112	125~450
23	640	6.3~20	25~90	100~355
24	725	8.0~25	31.5~112	125~450

Примечение: *означает, что стандартный редуктор не предусмотрен.
По вопросам изготовления нестандартных изделий
обращайтесь в Департамент механического привода ООО «НТЦ Приводная Техника»
