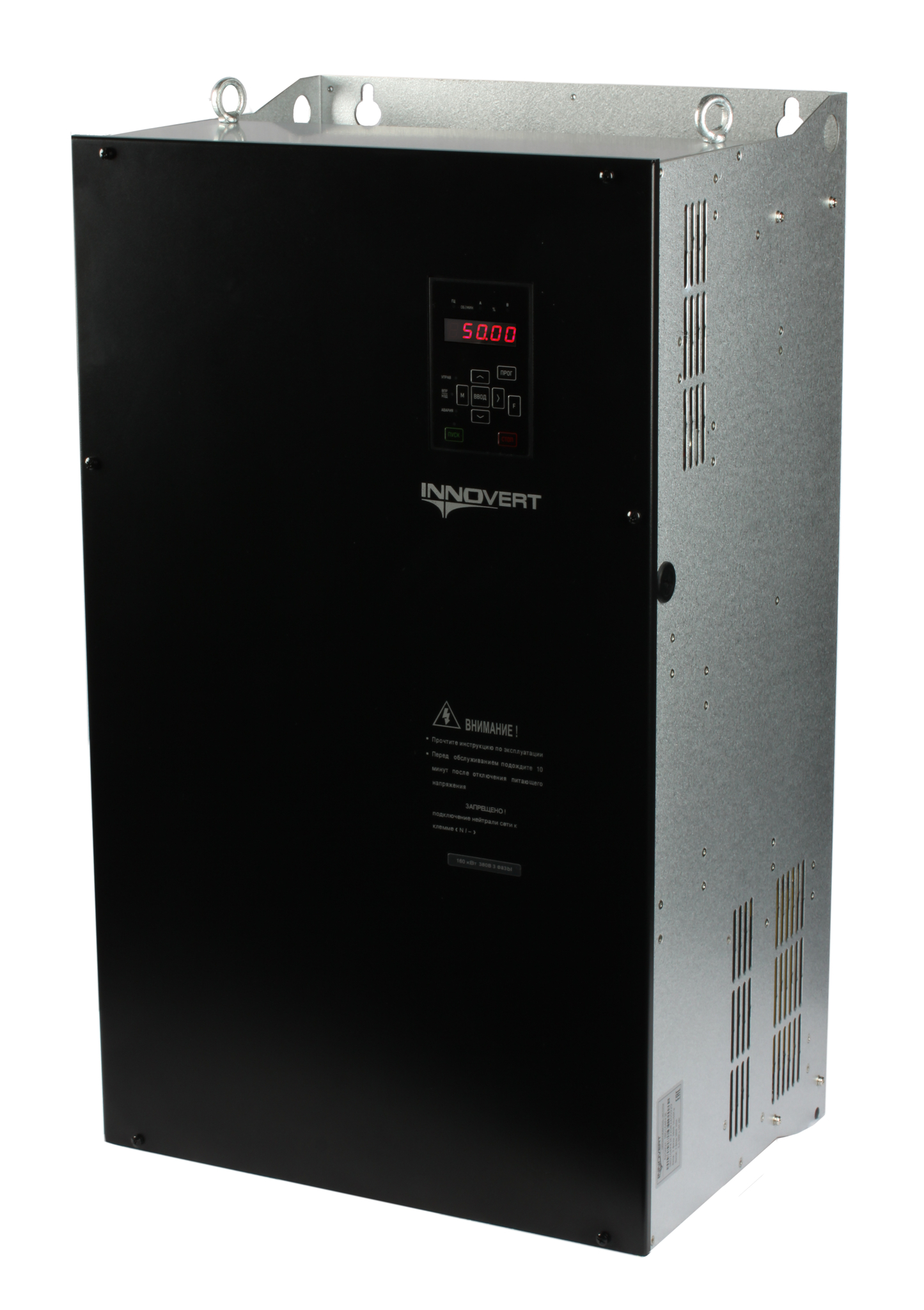

Преобразователь частоты INNOVERT IBD164P43E, 160кВт, 380В, 300А
Артикул: IBD164P43E
Частотные преобразователи серии INNOVERT IBD_E (B) предназначены для работы с трёхфазными асинхронными двигателями насосов, которые позволяют автоматически поддерживать давление на заданном уровне.
Защищает двигатель насоса различными функциями для равномерной работы гидравлической системы. Значения задания и фактического давления выведено на дисплее, встроенном в пульт управления, что облегчает работу оператора. Позволяет работу с несколькими насосами, одинаковыми по мощности, в каскадном режиме.
Функции:
- Cтепень защиты IP20
- ПИД-регулятор
- Функция «автоподхват»
- Работа с несколькими насосами (каскадный режим)
- Встроенный источник питания 24 VDC 150 мА
- 16 фиксированных скоростей и заданий давления
- 6 дискретных входов (NPN/PNP),
- 2 аналоговых входа (0-10В и переключаемый 4-20мА/0-10В),
- 2 релейных выхода (NO + NO/NC) (250В/3А, 30VDC 3А),
- 1 транзисторный выход (NPN) (24VDC 100 мА),
- 2 аналоговых выхода (4-20мА/0-10В + 4-20мА/0-10В)
- Порт RS485,
- Протокол Modbus
| Высота, мм | 675 |
| Ширина, мм | 400 |
| Глубина, мм | 310 |
| Тип | Преобразователь Частоты |
| Мощность, кВт | 160 |
| Масса нетто, кг | 56,8 |
| Масса брутто, кг | 57 |
| Напряжение вход, В | 380 |
| Кол-во фаз вход | 3 |
| Напряжение выход, В | 380 |
| Кол-во фаз выход | 3 |
| Кол-во дискретных (цифровых) входов | 6 |
| Кол-во аналоговых входов | 2 |
| Кол-во аналоговых выходов | 2 |
| Дискретные входы | 6 (NPN) |
| Аналоговые входы | 2 (0-10В И переключаемый 4-20МА/0-10В), |
| Аналоговые выходы | 2 (4-20МА/0-10В + 4-20МА/0-10В) |
| Транзисторные выходы | 1 (NPN) (24VDC 100 МА), |
| Релейные выходы | 2 (NO + NO/NC), NO/NC: 250В/3А, 30VDC 3А, NO: 250В/5А, 30VDC/5А |
| Внутренний источник питания | 10В 20 МА, 24В 150 МА |
| Частота сети, Гц | 50/60 |
| Входной ток (А) | 307 |
| Номин. выходной ток, А | 300 |
| Ток перегрузки (60с) | 360 |
| Перегрузочная способность | 120% 60 Сек |
| Предустановленные скорости | 15 |
| Автоподхват | Да |
| ПИД регулятор | Да |
| Порт RS485 | Да |
| PLC | Да |
| Степень защиты (IP) | IP20 |
| Съемная панель управления | Нет |
| Встроенный силовой ключ для тормозного резистора | Нет |
| Встроенный датчик температуры | Да |
| Возможность подключения ПК | Да (Софт INNOCONTROL) |
| Температура эксплуатации | -10°C… + 40°C (без обледенения) |
| Допускается применение в промышленной зоне | Да |
| Допускается применение в жилых и коммерческих зонах | Да |
| Поддержка протокола CAN | Нет |
| Поддержка протокола PROFIBUS | Нет |
| Поддержка протокола MODBUS RTU | Да |
| Поддержка протокола MODBUS TCP | Нет |
| Поддержка протокола PROFINET IO | Нет |
| Поддержка протокола EtherNet/IP | Нет |
| Ширина упаковки, мм | 460 |
| Тип охлаждения | Принудительное Воздушное Охлаждение |
| Серия | IBD_E |
| Высота упаковки, мм | 445 |
| Глубина упаковки, мм | 780 |
| Поддержка протокола EtherCAT | Нет |
| Высота с подставкой, мм | 715 |
| Наличие | В наличии |
| Стандартный гарантийный срок, лет | 3 года |
| Тип разрешительной документации | ДС |
| Подлежит обязательной сертификации/декларированию | Да |
| Разрешительная документация действительна с | 28.08.2026 |
| Разрешительная документация действительна по | 26.08.2031 |
| Номер разрешительной документации | ЕАЭС N RU Д-CN.РА07.В.67574/26 |
| Ссылка на реестр | https://pub.fsa.gov.ru/rds/declaration/view/21809748/common |
