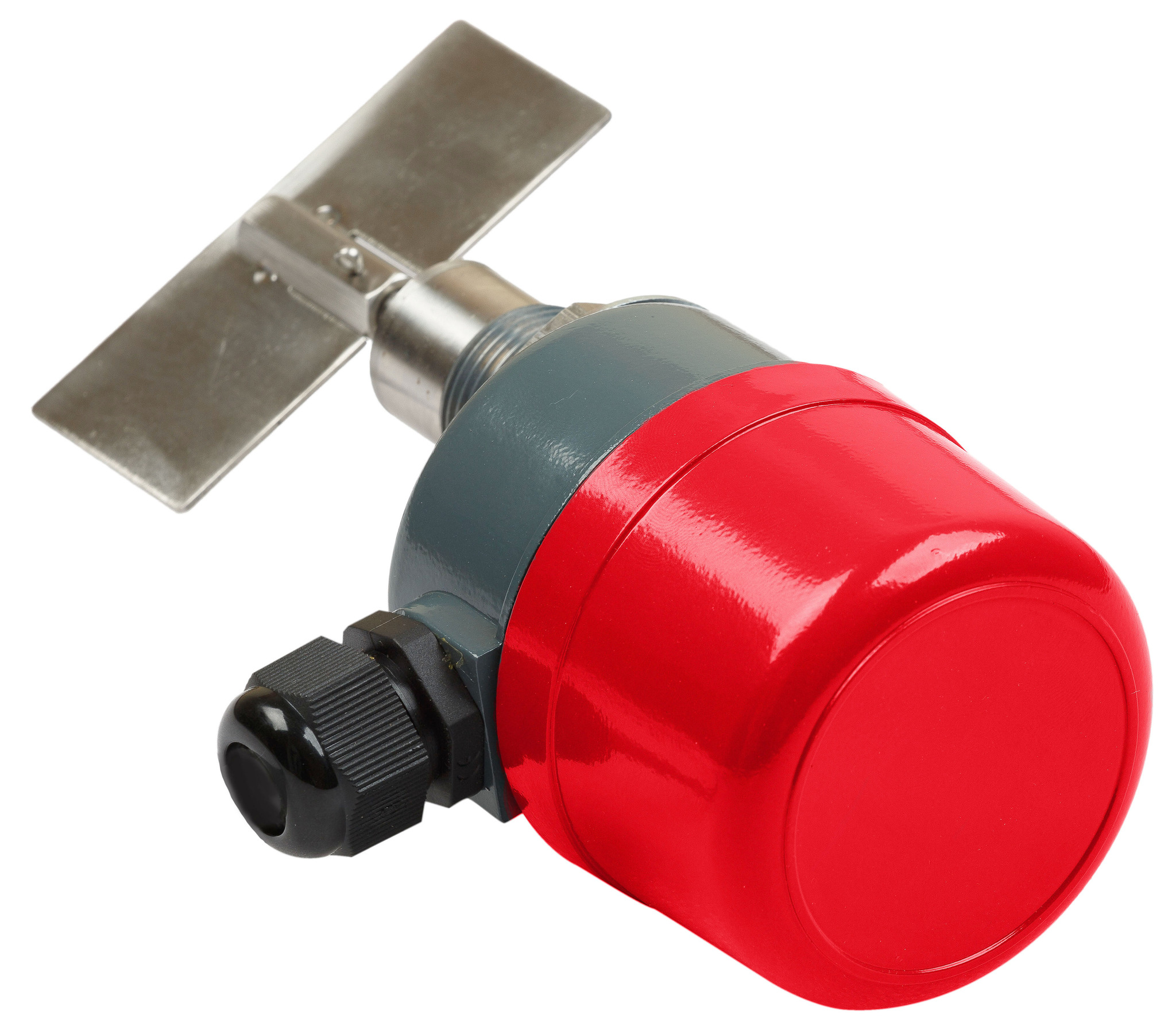

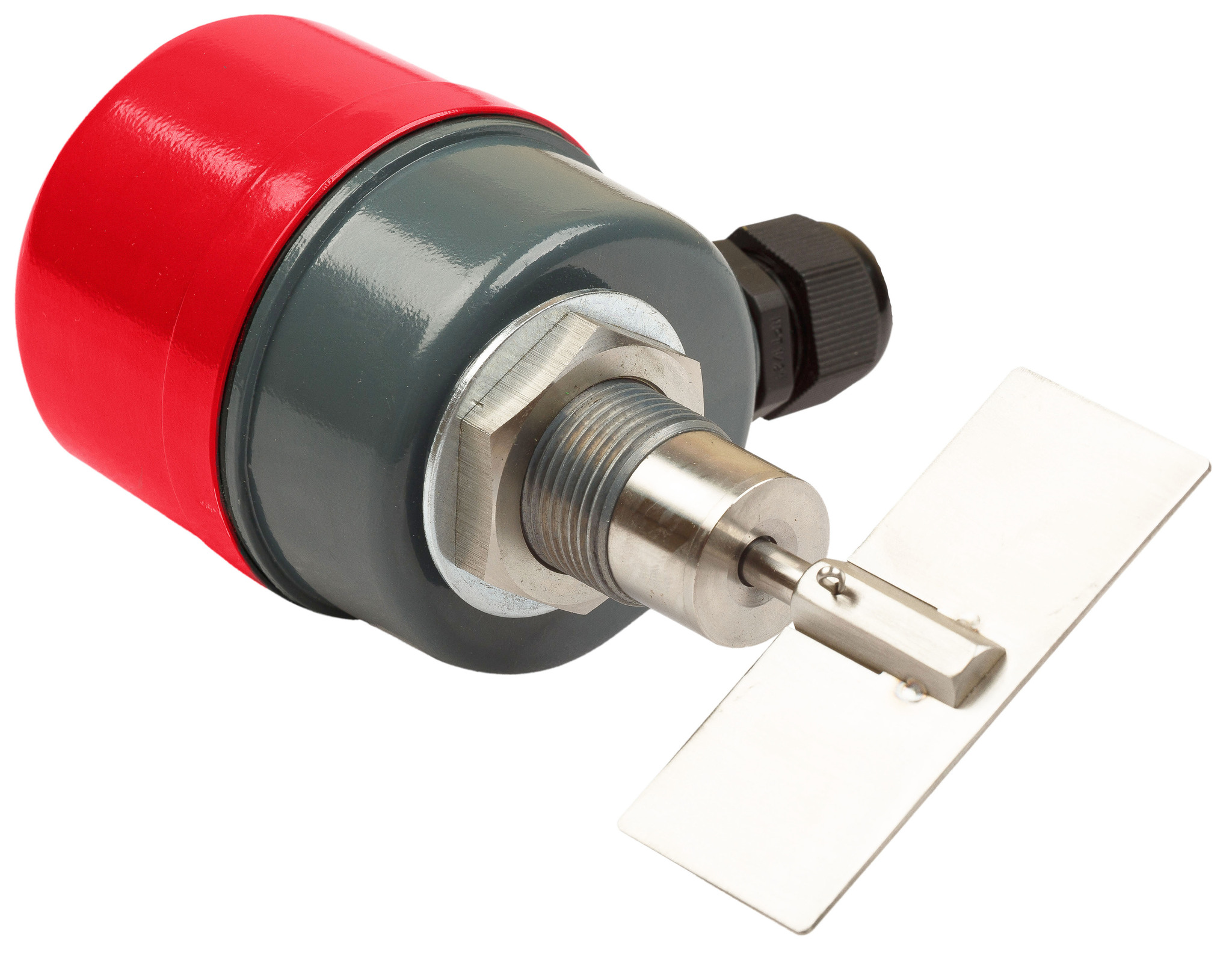

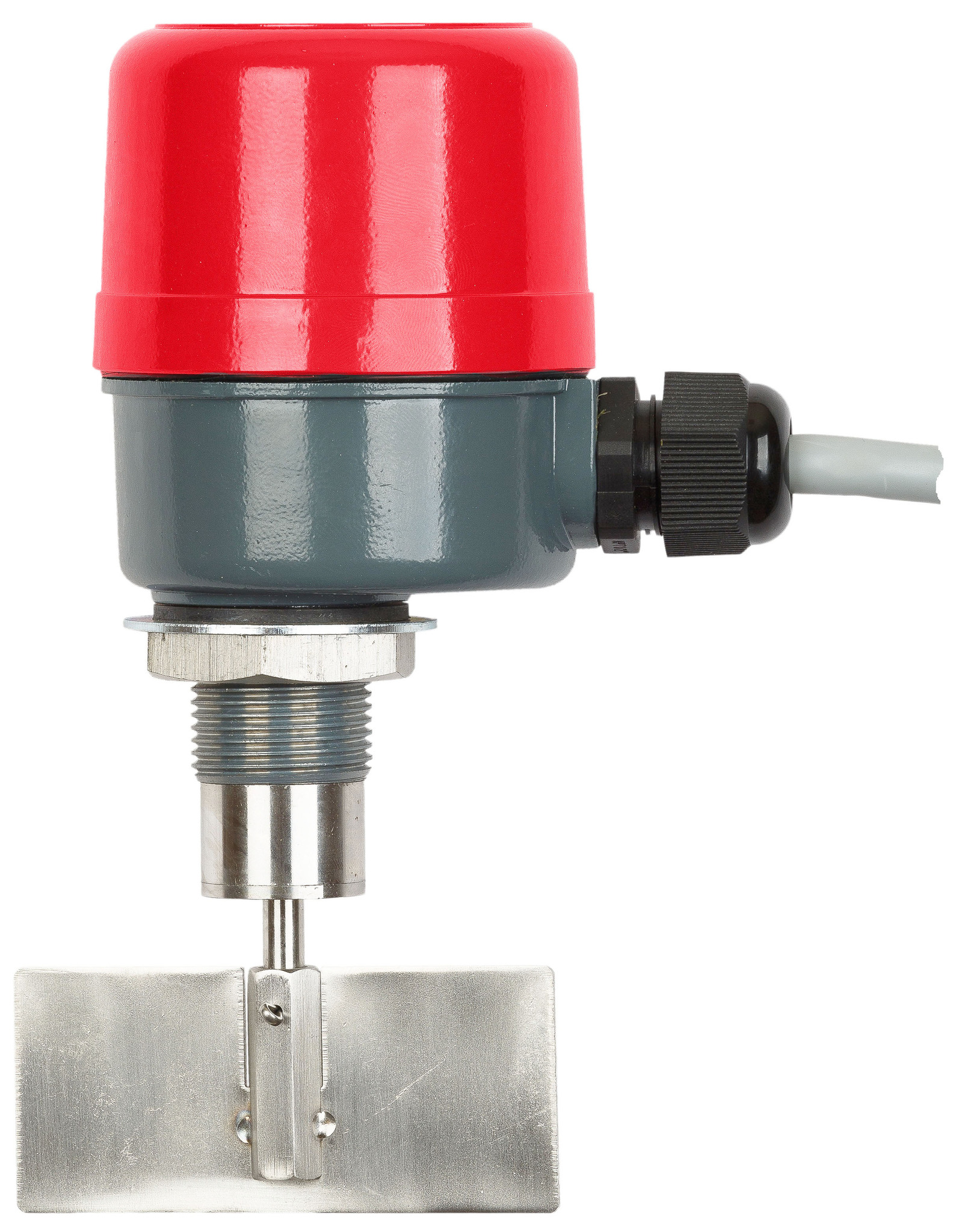

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, компактное исполнение, -30 +80 С, Рmax=0.8 bar, 24 VDC, IP65, прямоугольная лопасть 35х80 мм
Артикул: IL-MEA
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, компактное исполнение, -30 +80 С, Рmax=0.8 bar, 24 VDC, IP65, прямоугольная лопасть 35х80 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 3/4", контргайка, удлинение 85 мм, нерж. сталь
Ротационный датчик уровня INNOLEVEL серии M представляет собой компактный датчик уровня и служит для мониторинга уровня сыпучих материалов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100 г/л:
- Пластиковые порошки и гранулы
- Строительные материалы
- Пищевые продукты
- Древесные сыпучие материалы
Ротационный датчик уровня INNOLEVEL серии M размещается на емкости сверху или сбоку на требуемой для выполнения измерений высоте. Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
| Тип | Ротационный |
| Степень защиты (IP) | IP65 |
| Температура эксплуатации | -30…+80 |
| Ширина упаковки, мм | 200 |
| Высота упаковки, мм | 100 |
| Глубина упаковки, мм | 100 |
| Ток, А | DC |
| Напряжение, В | 24 |
| Диапазон рабочих температур | от -30 до +80 |
| Номинальный ток, А | 5 A (Макс. 250 VAC)/ 3 A (Макс. 30 VDC) |
| Материал | Алюминий |
| Соединение | Резьба G 3/4" |
| Установка | Горизонтально/Вертикально/Под углом |
| Тип выхода | Реле SPDT |
| Вес нетто, кг | 0.9 |
| Вес бpутто, кг | 1 |
| Рабочее давление, бар | 0.800 |
| Температура окружающей среды, °C | -40...+80 |
| Макс. Рабочее давление, бар | 0.8 |
| Метод взаимодействия со средой | Контактный |
| Контролируемая среда | Сыпучие материалы |
| Удлинение, мм | 85 |
| Измерительная лопасть | Прямоугольная |
| Скорость вращения лопасти, об/мин | 1 |
| Задержка выходного сигнала, сек | Покрытие 1,5С/ Освобождение 0,2С |
| Минимальная плотность материала, г/л | 100 |
| Габариты лопасти, мм | 35*80 |
| Штрих-код | 4687203811525 |
| Тип разрешительной документации | ДС |
| Подлежит обязательной сертификации/декларированию | Да |
| Разрешительная документация действительна с | 15.12.2021 |
| Разрешительная документация действительна по | 16.11.2026 |
| Номер разрешительной документации | ЕАЭС N RU Д-RU.РА03.В.53672/21 |
| Ссылка на реестр | https://pub.fsa.gov.ru/rds/declaration/view/16394487/common |
