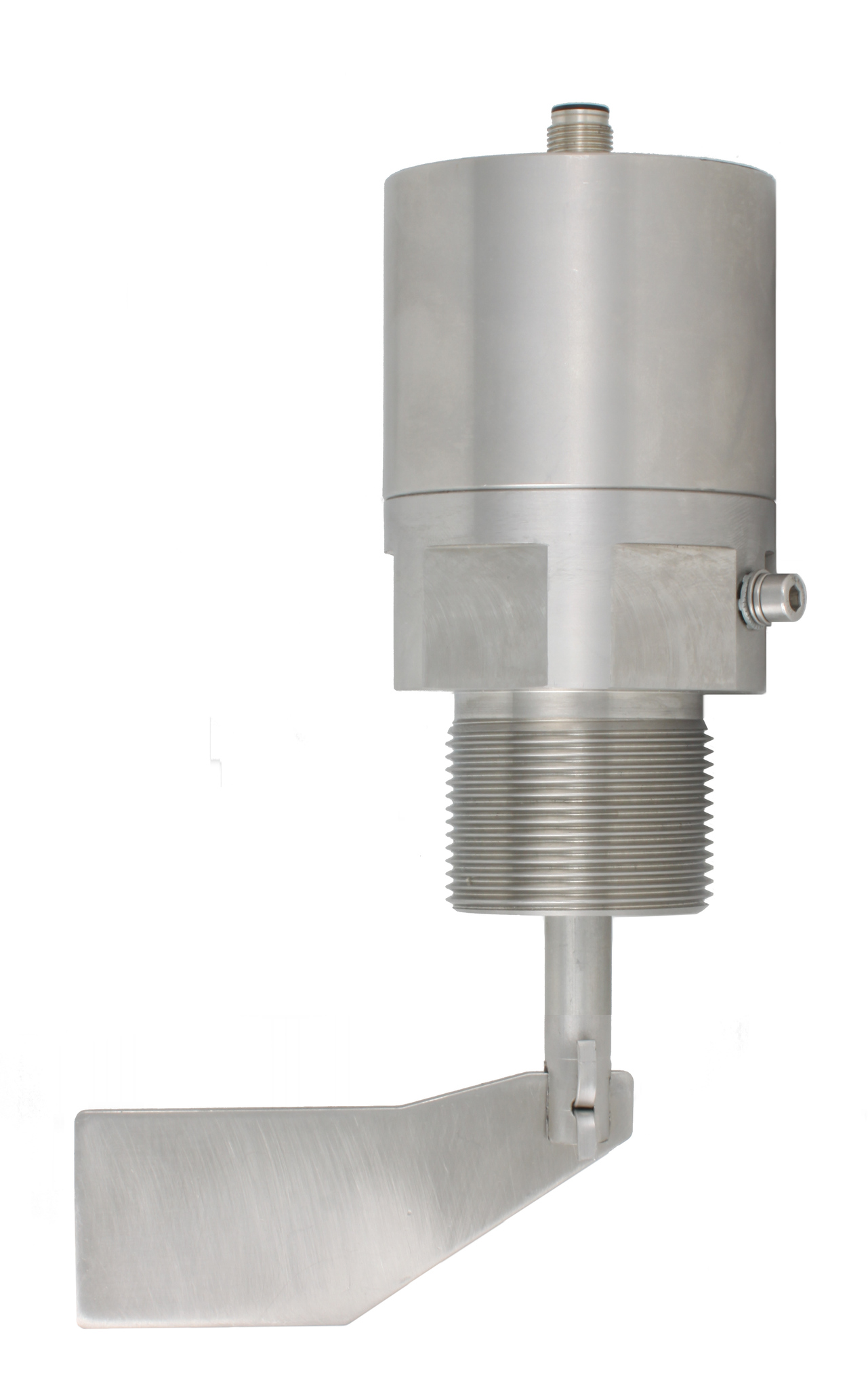

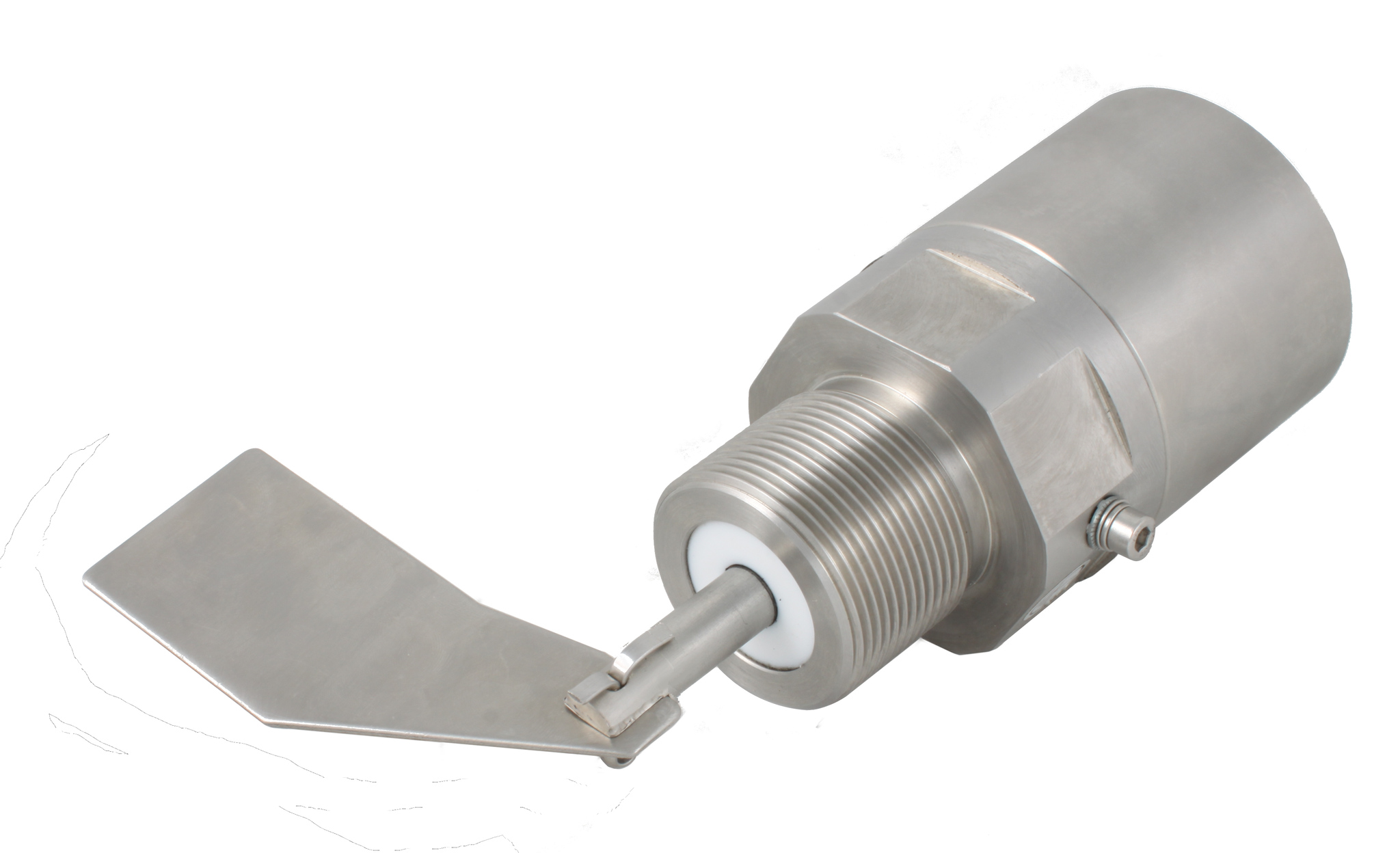

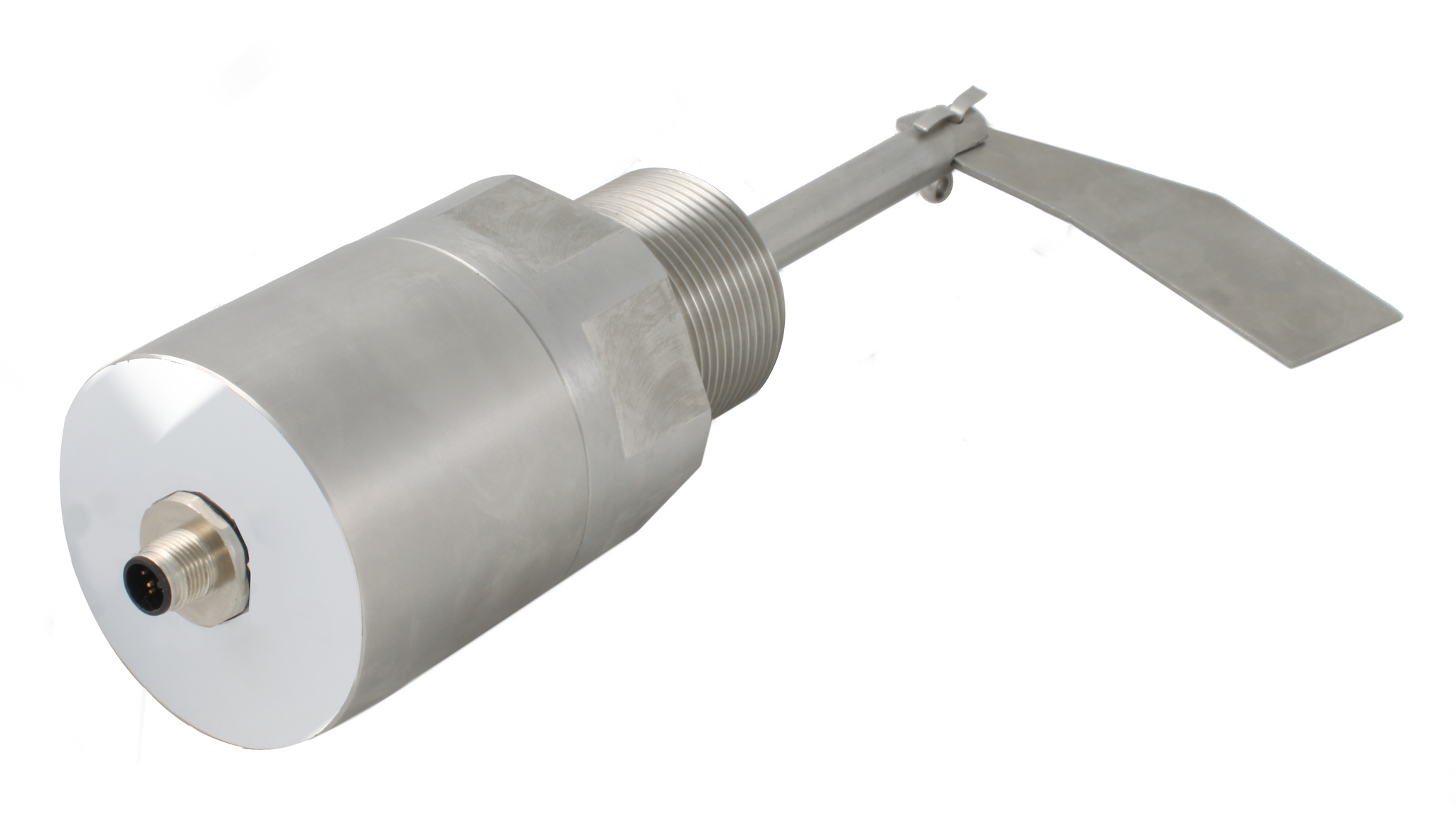

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g
Артикул: IL-PS-EAMS-Ex (24 VDC)
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в корпусе из нерж. стали, взрывозащ. ТР ТС 012/2011, -50 +80 С, Рmax=10 bar, 24 VDC, IP67, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 100 мм, нерж. сталь, разъем M12, выход - оптрон
Специальный сигнализатор INNOLEVEL серии PS представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы
Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.
Преимущества датчиков INNOLEVEL серии PS
- Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами
- Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
- Опционально корпус из нержавеющей стали 1.4305
- Быстроразъемное электрическое соединение M12
- Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
- Работа в условиях сверхнизких температур до -50°С
| Высота, мм | 70 |
| Ширина, мм | 70 |
| Тип | Ротационный |
| Степень защиты (IP) | IP67 |
| Температура эксплуатации | -50…+80 |
| Ширина упаковки, мм | 120 |
| Высота упаковки, мм | 110 |
| Глубина упаковки, мм | 300 |
| Ток, А | DC |
| Напряжение, В | 24 |
| Длина, мм | 91 |
| Номинальный ток, А | 1,2 А (Макс. 24 VDC) |
| Материал | Нерж. сталь (1.4305) |
| Соединение | Резьба G 1 1/2“ |
| Установка | Горизонтально/Вертикально/Под углом |
| Тип выхода | Реле SPDT |
| Вес нетто, кг | 0.7 |
| Сертификат взрывозащиты | ТР ТС 012/2011 |
| Взрывобезопасное исполнение | Да |
| Температура окружающей среды, °C | -40...+80 |
| Макс. Рабочее давление, бар | 10 |
| Метод взаимодействия со средой | Контактный |
| Контролируемая среда | Сыпучие материалы |
| Удлинение, мм | 100 |
| Измерительная лопасть | Муфтовая лопасть |
| Скорость вращения лопасти, об/мин | 15 |
| Минимальная плотность материала, г/л | 100 |
| Габариты лопасти, мм | 40*98 |
| Тип разрешительной документации | Сертификат |
| Подлежит обязательной сертификации/декларированию | Да |
| Разрешительная документация действительна с | 22.06.2026 |
| Разрешительная документация действительна по | 21.06.2031 |
| Номер разрешительной документации | ЕАЭС RU С-RU.НВ63.В.02449/26 |
| Ссылка на реестр | https://pub.fsa.gov.ru/rss/certificate/view/3689451/baseInfo |
