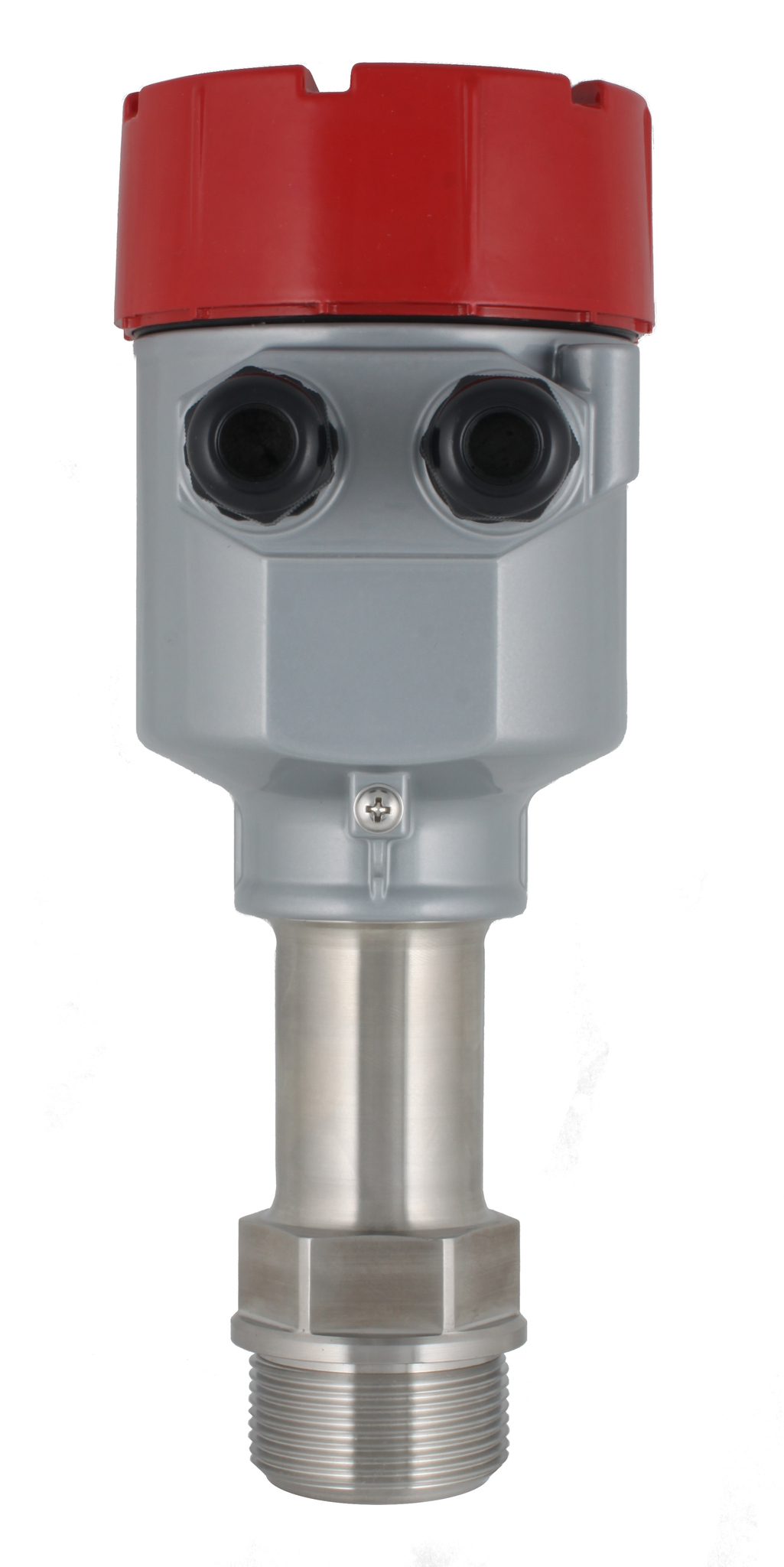

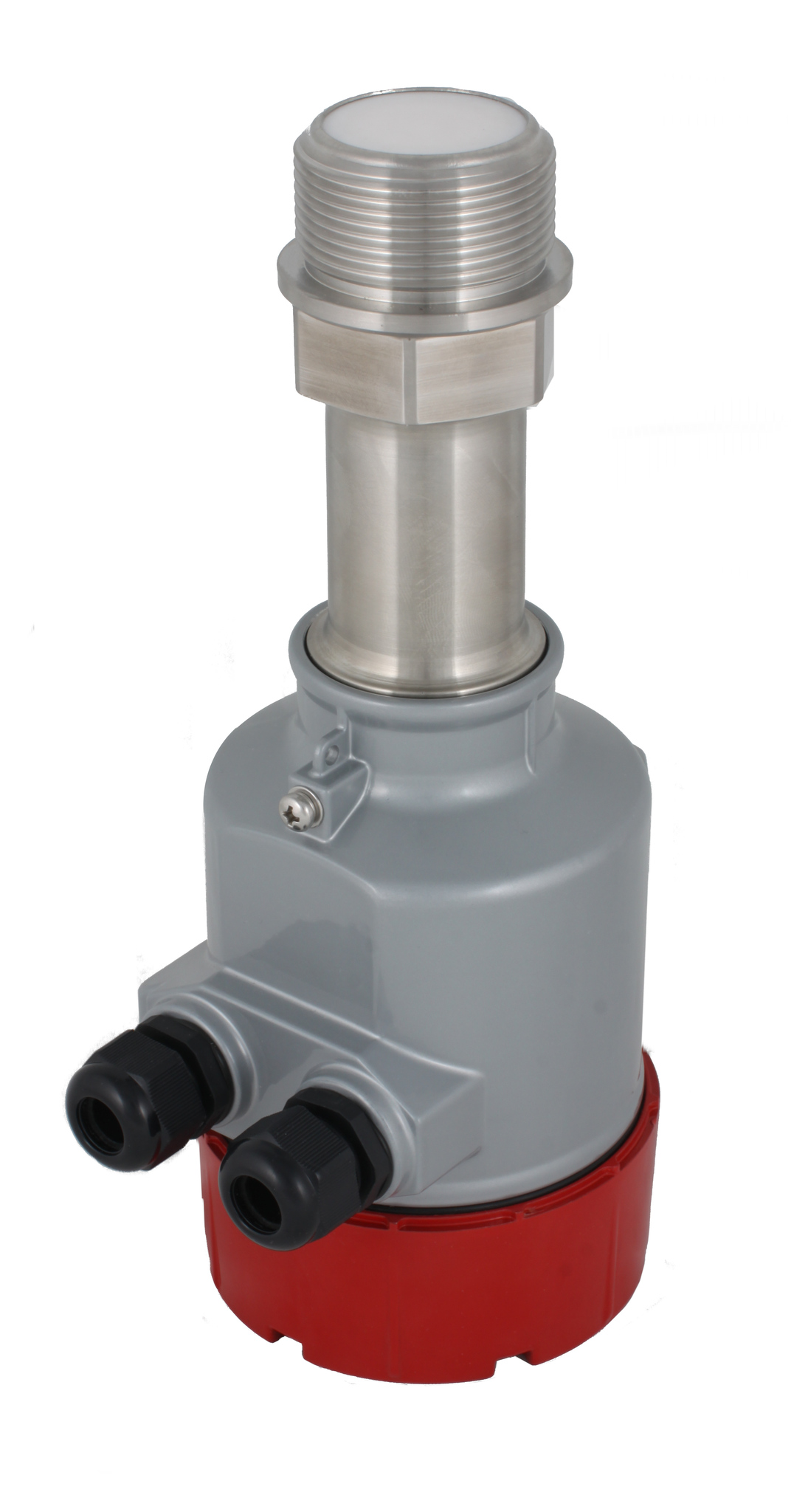

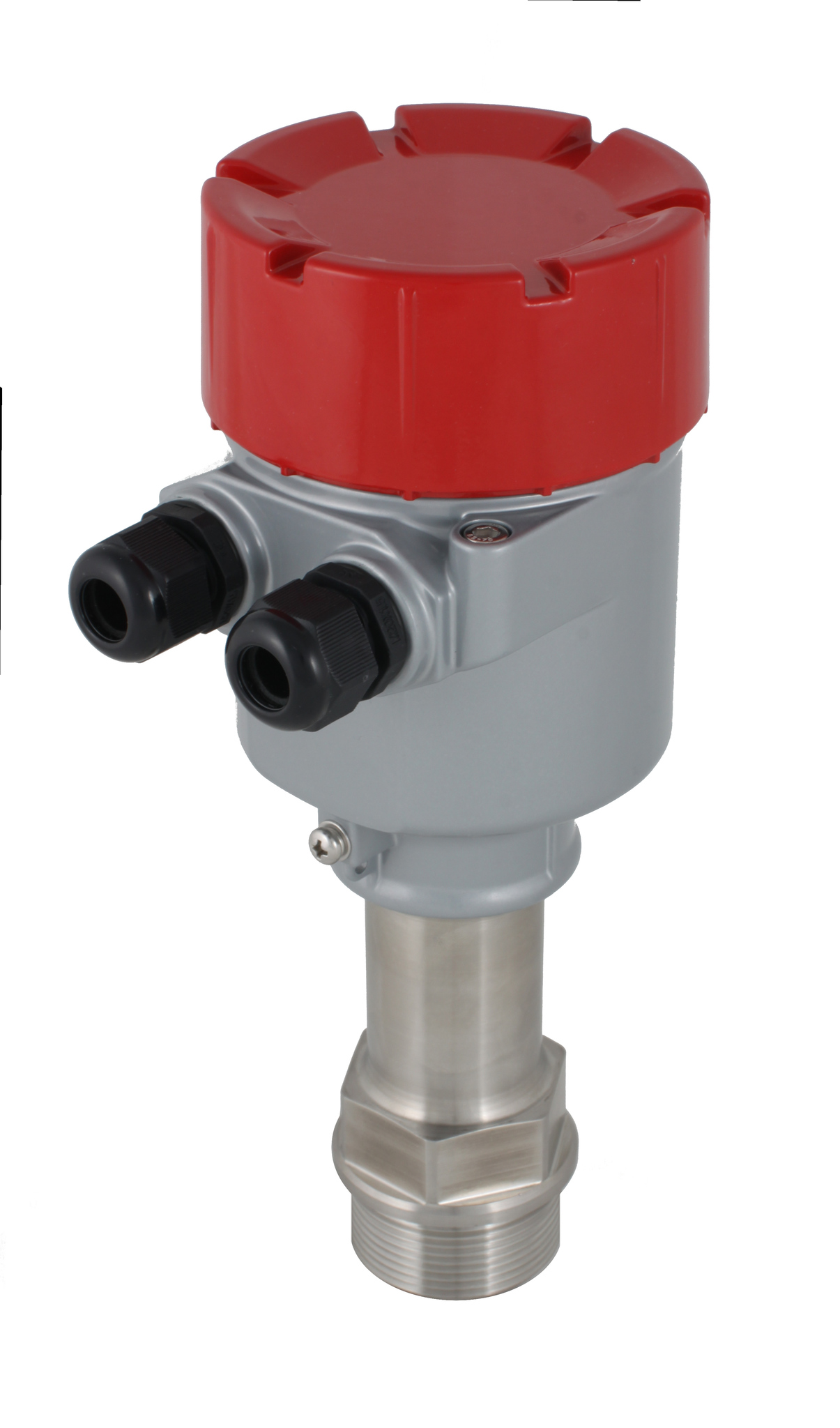

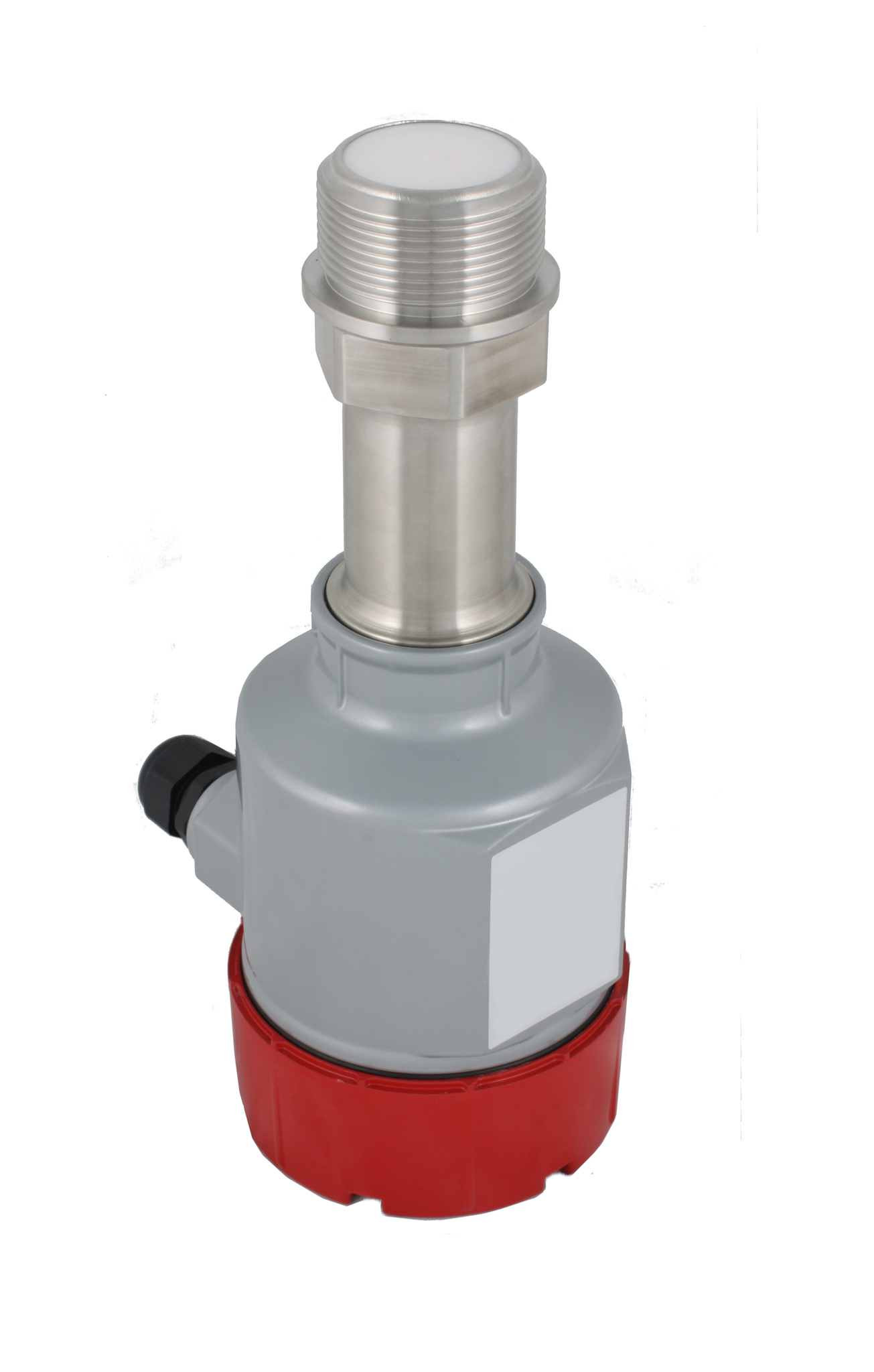

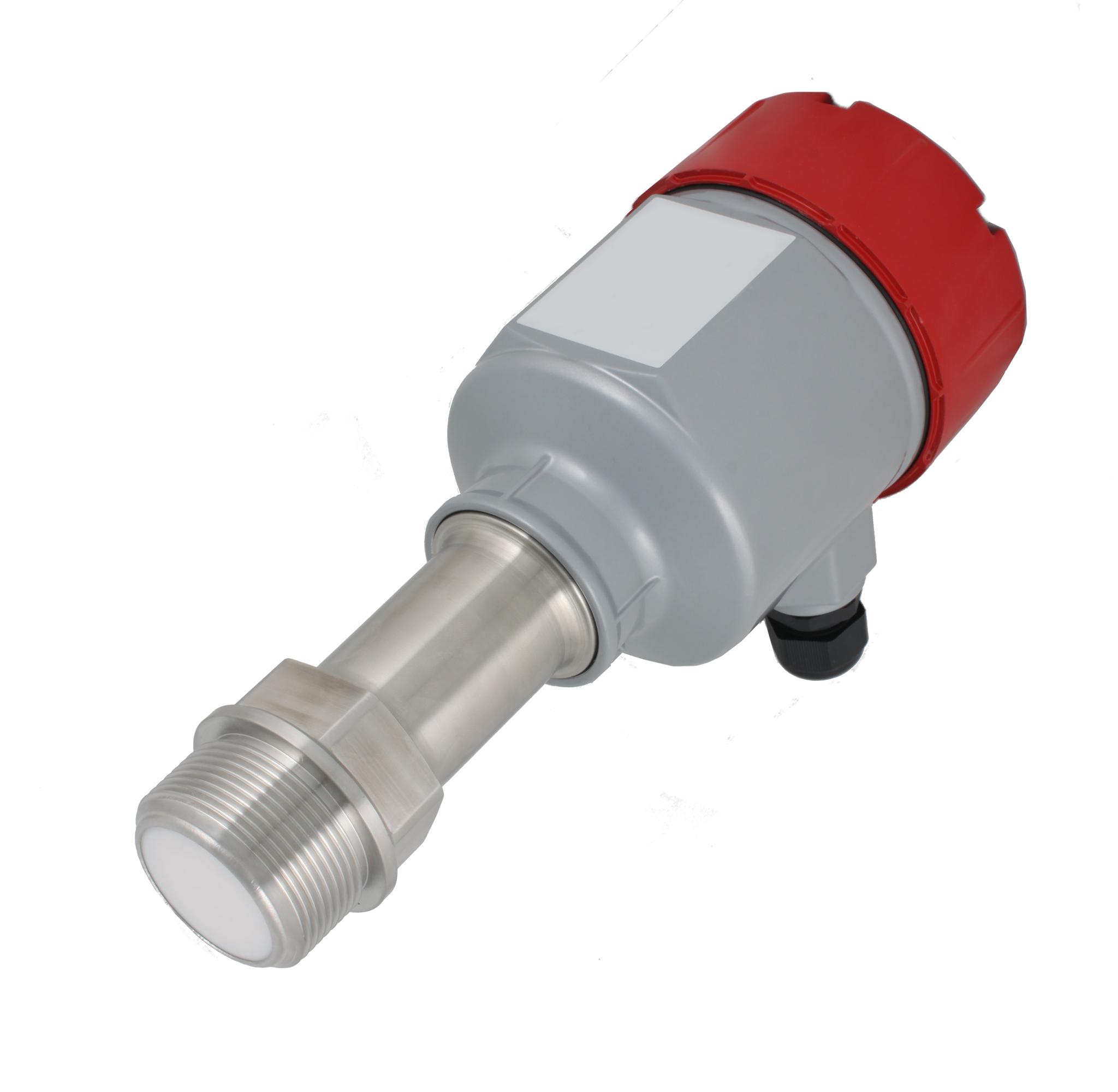

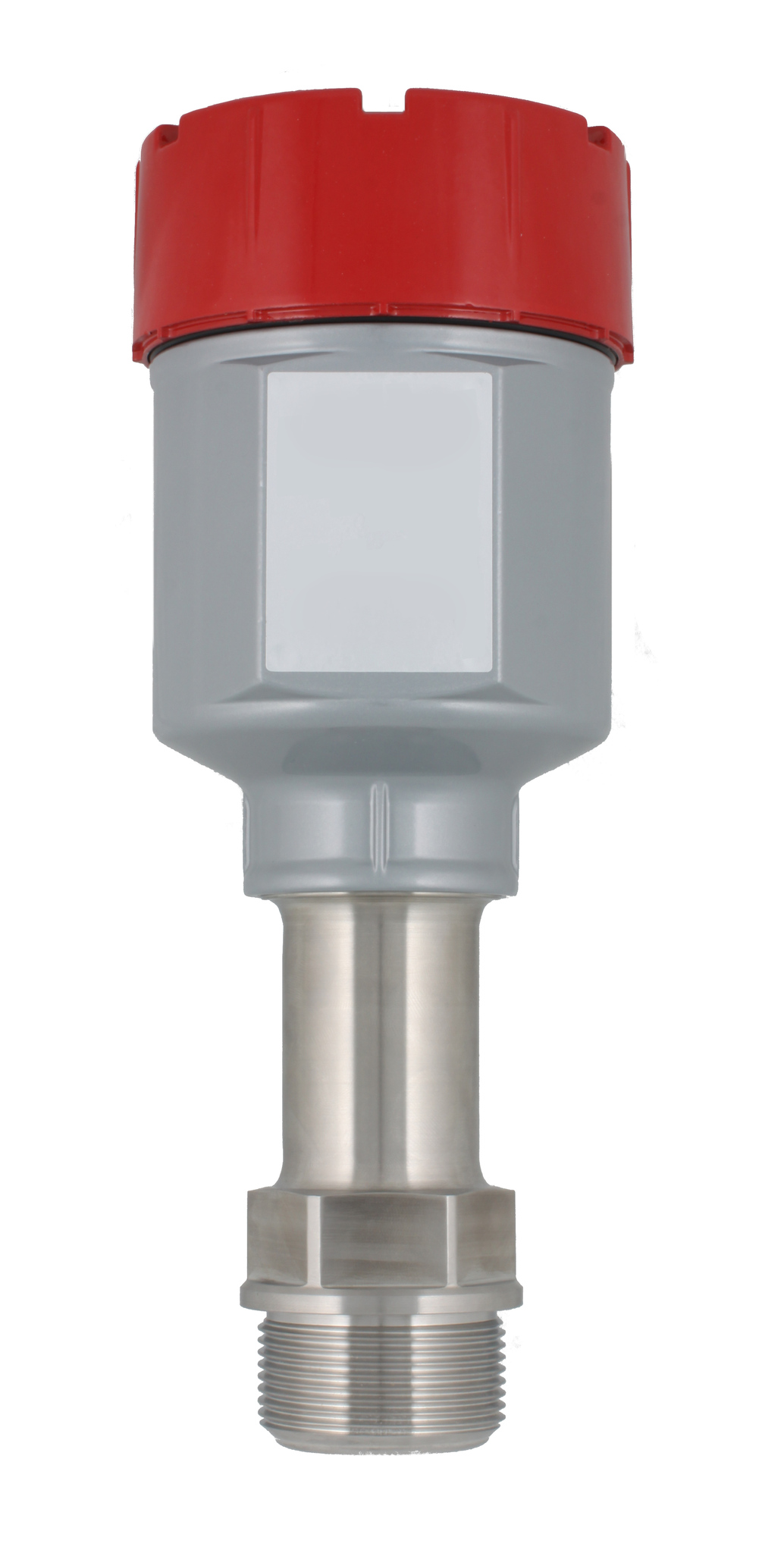

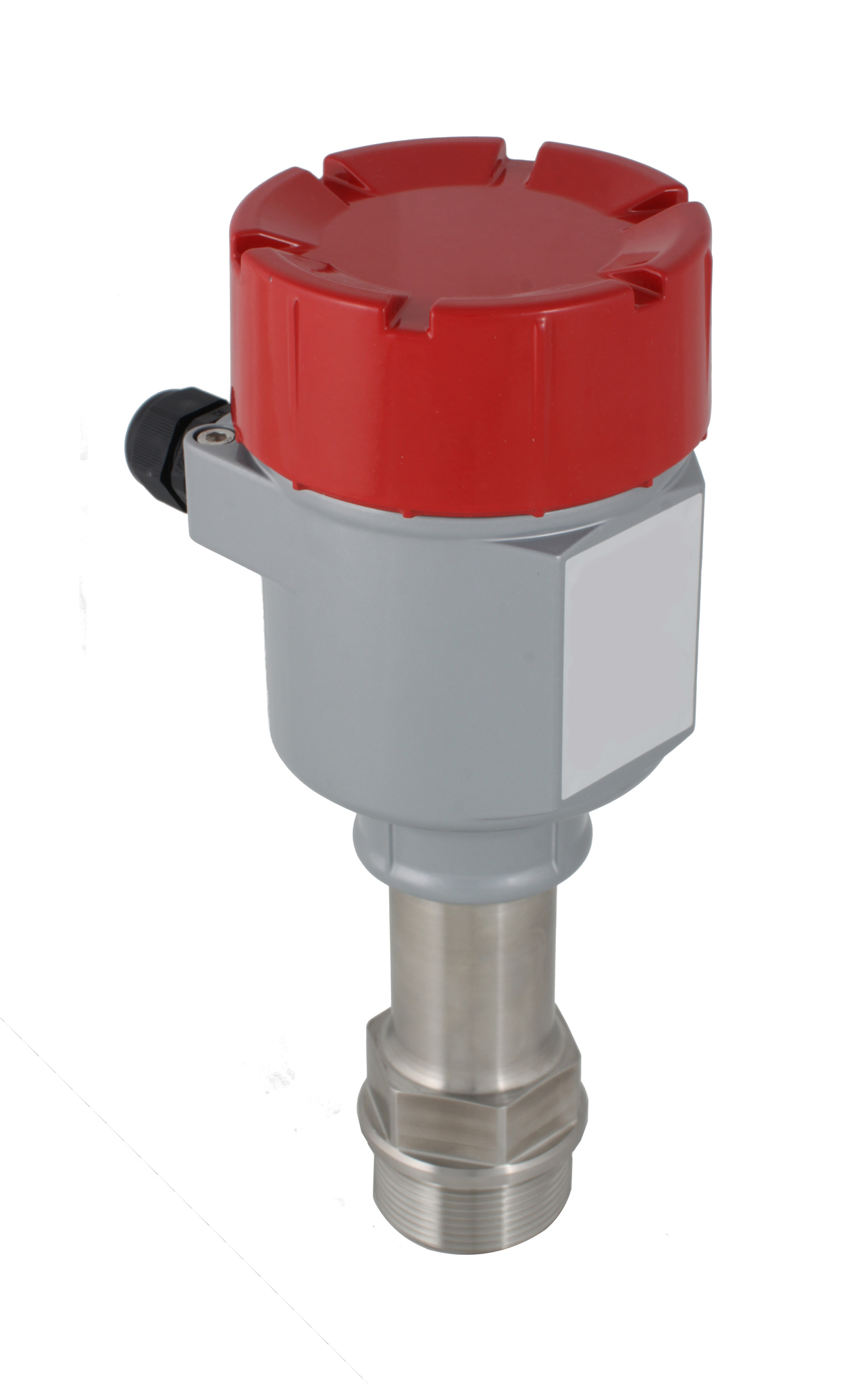

Микроволновый сигнализатор потока сыпучих материалов INNOLEVEL в корпусе из нерж. стали, зона действия до 1,2 м, -40 +150 С, Pmax=25 bar, 30-250 VAC - 20-35 VDC, IP 67, соед.- резьба G 1 1/2"
Артикул: IL-MP-FS-PS
Микроволновый сигнализатор потока сыпучих материалов в корпусе из нерж. стали, зона действия до 1,2 м, -40 +150 С, Pmax=25 bar, 30-250 VAC - 20-35 VDC, IP 67, соединение- резьба G 1 1/2", нерж. сталь 304, 2 кабельных ввода, выход- реле DPDT, регулир. задержка сигнала
Датчик потока INNOLEVEL Micropulse серии IL-MP-FS предназначен для определения наличия потока в перегрузочных течках, бункерах-самотеках, трубопроводах подачи сыпучих порошкообразных, гранулированных и кусковых материалов.
Принцип работы
При подаче напряжения питания датчик генерирует волны. В случае появления в зоне излучения движения сыпучего материала, микроволны отражаются от него, возвращаются и регистрируются датчиком. Релейный выход активируется, обратное переключение происходит только после того, как контролируемый материал прекратит движение. Отсутствие движения материала может быть следствием образования затора, либо прекращения подачи материала.
Некоторые области применения
- Цементная промышленность (сырье для производства цемента, добавки)
- Горнодобывающая промышленность (руда, концентрат, порода)
- Бункера дробилок при производстве щебня, известняка и в угольной промышленности
- Зерноперерабатывающая и комбикормовая промышленность
- Применение сигнализатора в качестве бесконтактного датчика определения образования затора
Преимущества
- Повышенная устойчивость к механическим нагрузкам
- Работа в условиях повышенной температуры
- Регулируемая задержка выходного сигнала — исключение ложных срабатываний
| Высота, мм | 98 |
| Ширина, мм | 134 |
| Тип | Микроволновый Рефлексный |
| Степень защиты (IP) | IP67 |
| Температура эксплуатации | -40…+150 |
| Ширина упаковки, мм | 150 |
| Высота упаковки, мм | 100 |
| Глубина упаковки, мм | 480 |
| Ток, А | DC |
| Напряжение, В | 20…30 |
| Длина, мм | 230 |
| Номинальный ток, А | 3 A (Макс. 250 VAC) |
| Материал | Нерж. сталь (SUS304) |
| Соединение | Резьба G 1/2" A |
| Установка | Вертикально, Горизонтально |
| Тип выхода | Реле DPDT |
| Вес нетто, кг | 1,5 |
| Вес бpутто, кг | 1,75 |
| Температура окружающей среды, °C | -40...+60 |
| Макс. Рабочее давление, бар | 25 |
| Метод взаимодействия со средой | БЕСКонтактный |
| Контролируемая среда | Сыпучие материалы |
| Задержка выходного сигнала, сек | 0, 1… 30 (Регулируемая) |
| Диапазон измерения, мм | 0…1200 |
| Частота измерений, ГГц | 24 |
| Тип разрешительной документации | ДС |
| Подлежит обязательной сертификации/декларированию | Да |
| Разрешительная документация действительна с | 24.03.2026 |
| Разрешительная документация действительна по | 23.03.2031 |
| Номер разрешительной документации | ЕАЭС N RU Д-RU.РА02.В.80857/26 |
| Ссылка на реестр | https://pub.fsa.gov.ru/rds/declaration/view/21261644/common |
