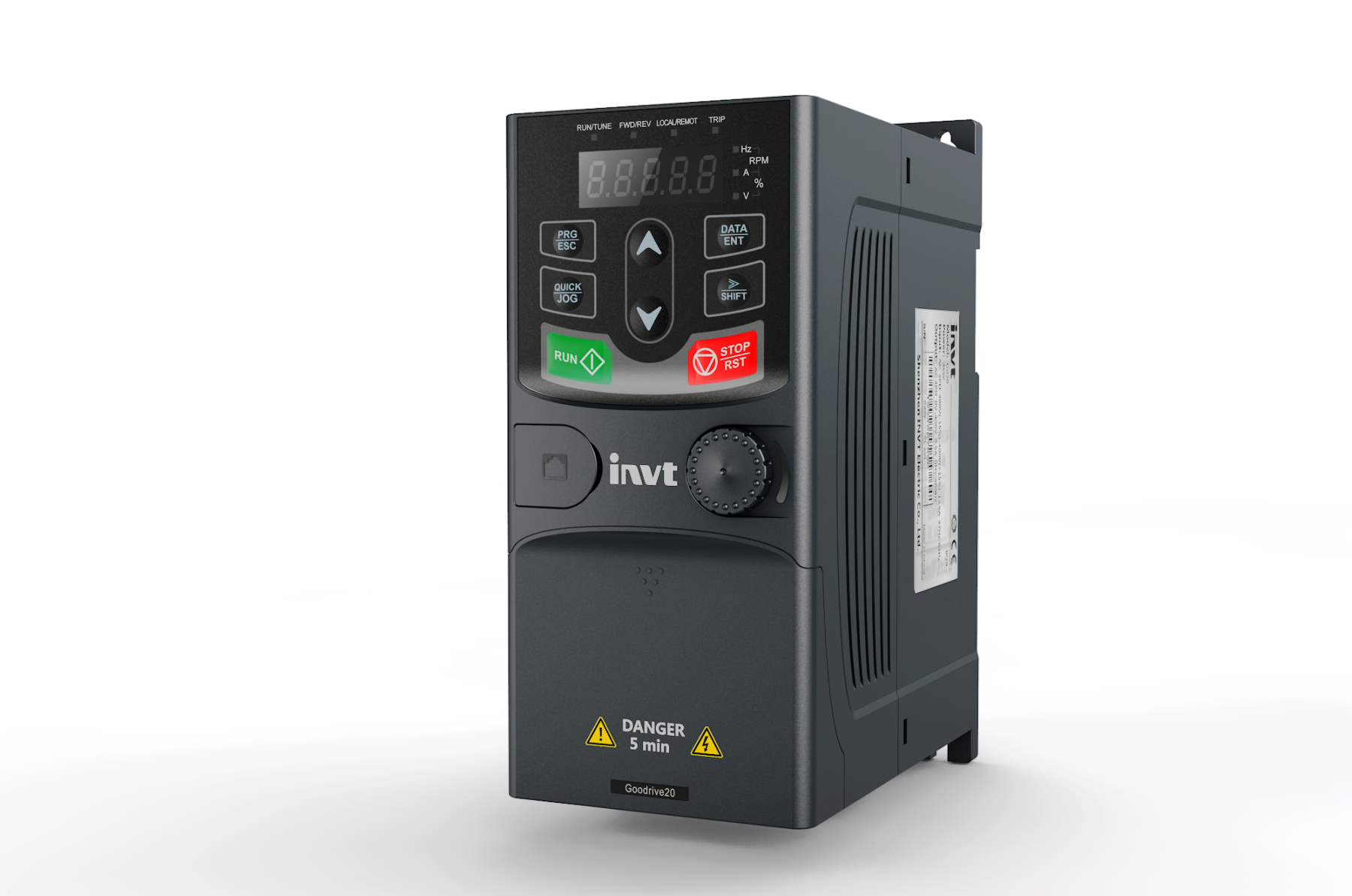

Преобразователь частоты INVT GD20-2R2G-S2

Преобразователи частоты Goodrive20 (GD 20) – компактная общепромышленная серия. Это высокопроизводительные, миниатюрные преобразователи частоты, с векторным управлением, современным дизайном, креплением на DIN-рейку и встроенным ЭМС фильтром. Идеальное решение для малой мощности и низкого энергопотребления. Векторное и вольт-частотное регулирование, функции ПИД, простого ПЛК, интерфейс RS485.

Характеристики	GD20-2R2G-S2
Режим работы	Тип применения	Общепромышленный
Ток	Общепромышленный режим работы ПЧ, А:	10
Насосно-вентиляторный режим работы ПЧ, А:	-
Напряжение	Напряжение питания и выходное, В:	Вх: 1ф 220; Вых: 3ф 220;
Диапазон отклонения напряжения питания, %:	-15%…+15%
Мощность	Общепромышленный режим работы ПЧ, кВт:	2,2
Насосно-вентиляторный режим работы ПЧ, кВт:	-
Управление	Алгоритм управления:	Скалярный / векторный без обратной связи
Максимальная выходная частота, Гц:	400
Функционал и диспетчеризация	Количество дискретных входов:	4 + 1 импульсный высокочастотный (50 кГц)
Количество аналоговых входов:	1 многофункциональный (0…10В/4…20мА) + 1 по напряжению (-10В…+10В)
Количество дискретных выходов:	2 настраиваемых релейных с перекидными контактами + 1 с открытым коллектором
Количество аналоговых выходов:	2 универсальных (0…10В/4…20мА)
Встроенные интерфейсы связи:	RS485 (Modbus RTU)
Встроенные функции:	см руководство пользователя
Встроенное тормозное устройство:	Тормозной транзистор
Перегрузочная способность	Общепромышленный режим	150% значения номинального тока в течение 1 минуты (G)
Насосный режим	-
Весогабаритные характеристики	Ширина, мм	80
Высота, мм	160
Глубина, мм	140,5
Вес, кг	1,2
Условия эксплуатации	Температура эксплуатации, °C:	-10…+50 (при температуре окружающей среды выше 40°C необходимо снижение номинального тока ПЧ на 1% при каждом повышении температуры на 1°C)
Температура хранения °C:	-40…+70
Относительная влажность:	60%, без конденсации
Максимальная высота над уровнем моря, м:	3000 (При высоте над уровнем моря более 1000 м требуется снижение номинальных характеристик ПЧ на 1% каждые 100 м)
Степень защиты ПЧ:	IP20
Степень защиты панели управления:	IP20
Другие характеристики	Частота коммутации, кГц	1,0…15
Диапазон времени разгона, с:	0…3600
Типы двигателей:	Однофазные асинхронные электродвигатели с КЗ ротором
Панель управления	Стационарная, возможна установка внешней панели, расстояние до 20 м, соединение с ПЧ кабелем со стандартным патч-кордом RJ-45
Монтаж	Настенный / на DIN-рейку
