Преобразователи частоты PM500A-IP65. Новейшая серия многофункциональных преобразователей частоты.
|
|

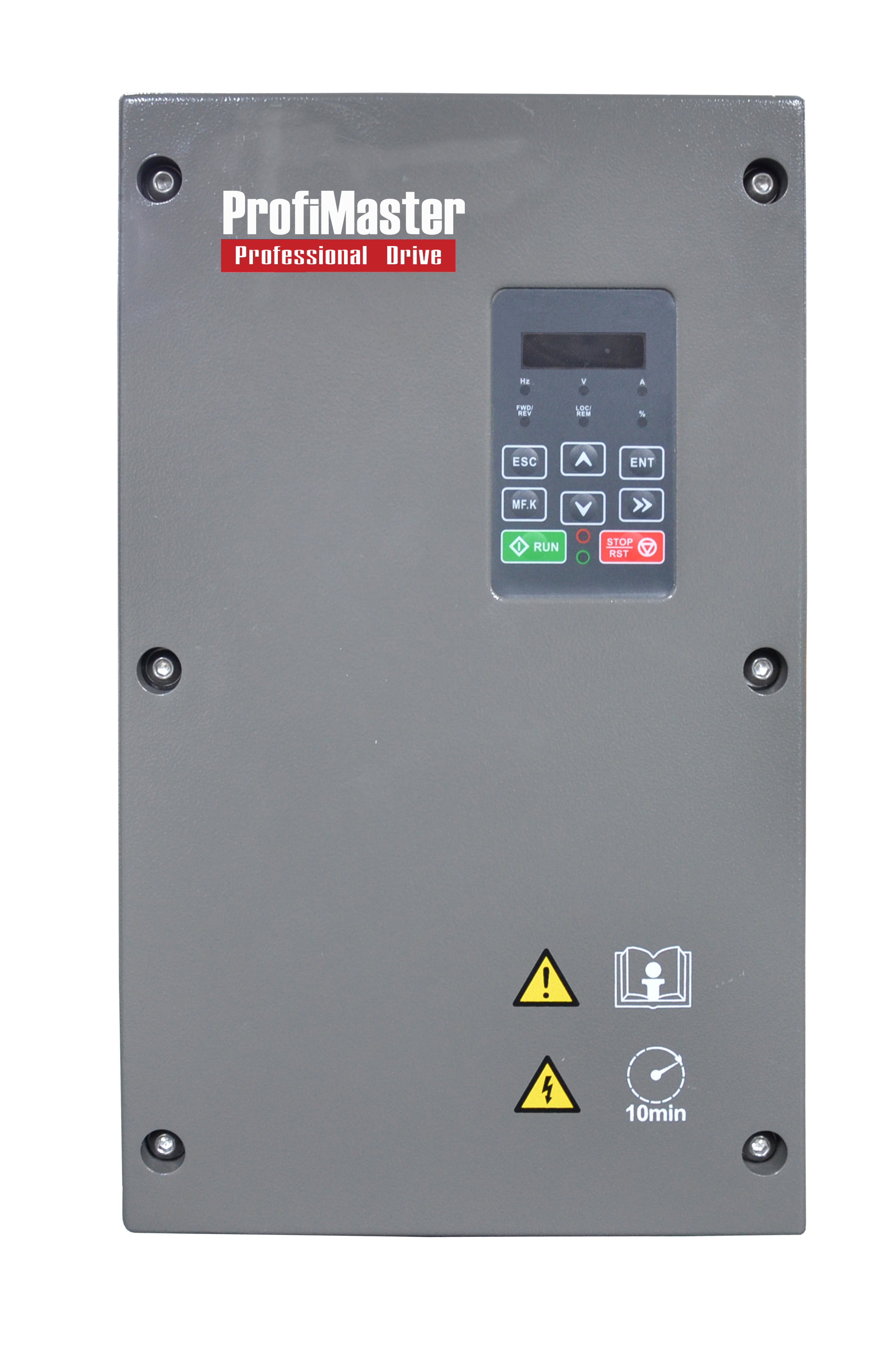

PM500A-4T-037G/045PB-IP65-H | |
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: |
75
|
| Насосно-вентиляторный режим работы ПЧ, А: | 90 | |
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+30% | |
| Мощность | Общепромышленный режим работы ПЧ, кВт: | 37 |
| Насосно-вентиляторный режим работы ПЧ, кВт: | 45 | |
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи |
| Максимальная выходная частота, Гц: | 0…600 Гц с шагом 0,01 Гц | |
| Функционал и диспетчеризация | Количество дискретных входов: | 6 (+1 импульсный высокочастотный) |
|
|
|
|
| Количество аналоговых входов: | 3 | |
| Количество дискретных выходов: | 2 настраиваемых релейных с перекидными контактами + 2 с открытым коллектором | |
| Количество аналоговых выходов: | 2 (каждый: 0…10В / 0…20мА) | |
| Встроенные интерфейсы связи: | Баз: Modbus RTU (RS 485); Опц: Profinet, Modbus TCP, EtherCAT, Profibus DP | |
| Встроенные функции: | см руководство пользователя | |
| Встроенный тормозной модуль: | Нет | |
| Пожарный режим работы: | Нет | |
| Встроенный фильтр ЭМС: | Нет | |
| Встроенный дроссель звена постоянного тока: | Нет | |
| Функции STO: | Нет | |
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим | 120% значения номинального тока в течение 1 минуты (P) | |
| Весогабаритные характеристики | Ширина, мм | 320 |
| Высота, мм | 468 | |
| Глубина, мм | 256 | |
| Вес, кг | 24 | |
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+40 |
| Температура хранения °C: | -20…+70 | |
| Относительная влажность: | 5 … 95%, без конденсации | |
| Максимальная высота над уровнем моря, м: | 2000 (При высоте над уровнем моря более 100 м номинальные характеристики снижаются на 1% на каждые 100 м) | |
| Степень защиты ПЧ: | IP65 | |
| Степень защиты панели управления: | IP65 | |
| Другие характеристики | Частота коммутации, кГц | 0,7…16 |
| Диапазон времени разгона, с: | 0…6000 | |
| Типы двигателей: | Трёхфазные асинхронные электродвигатели с КЗ ротором / с фазным ротором | |
| Панель управления |
Выносная, расстояние до 50 м, соединение с ПЧ стандартным патч-кордом RJ-45 |
|
| Монтаж |
Настенный |
| Выходная частота, Гц | 600 |
| Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше 60 сек), А | 75 |
| Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 60 сек), кВт | 37 |
| Мощность электродвигателя, кВт | 37 |
| Ток номинальный, А | 45 |
| Тип двигателя | Трёхфазные асинхронные электродвигатели с КЗ ротором / с фазным ротором |
| Дроссель в звене постоянного тока (DC) | Нет |
| Пожарный режим | Нет |
| Степень защиты | IP65 |
| Номинальная мощность, кВт, Нормальный режим | 37 |
| Серия | PM500A |
| Встроенный тормозной модуль | нет |
| Функции STO | нет |
| Управление синхронными эдектродвигателями (PMSM) | нет |
