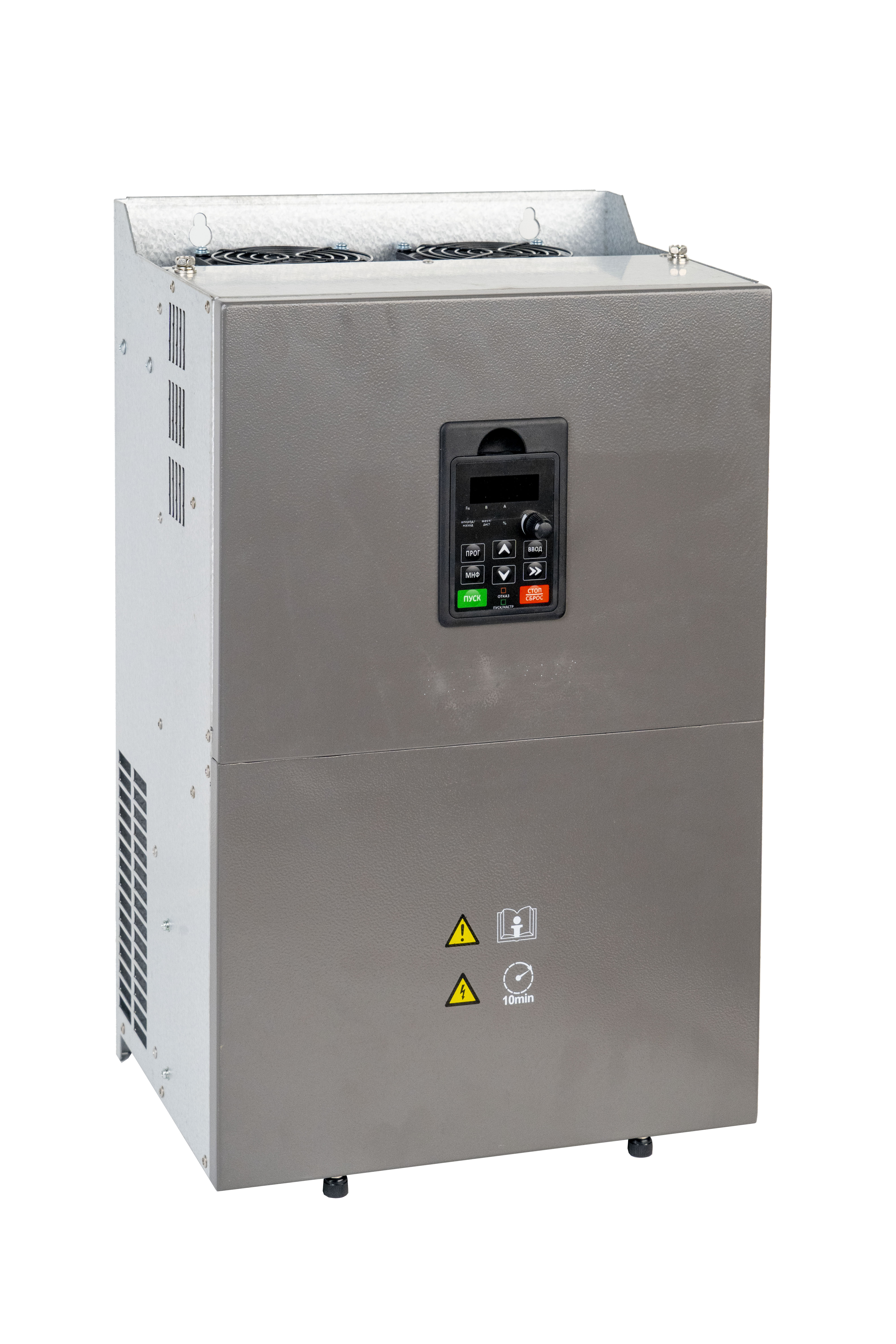

ProfiMaster PM150A – универсальный преобразователь частоты. Используется в разнообразных промышленных отраслях, в машиностроении, в строительстве, водоснабжении. Кроме этого, PM150A позволяет запускать от бытовой сети 220В и трёхфазные двигатели с напряжением 220В, и однофазные двигатели 220 B с сохранением возможности регулирования скорости их вращения.
| Характеристики |
PM150A-4T-075-H |
|
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: |
150 |
| Насосно-вентиляторный режим работы ПЧ, А: |
168 |
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+30% | |
| Мощность | Общепромышленный режим работы ПЧ, кВт: |
75 |
| Насосно-вентиляторный режим работы ПЧ, кВт: |
90 |
|
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи |
| Максимальная выходная частота, Гц: | 0…600 Гц с шагом 0,01 Гц | |
| Функционал и диспетчеризация | Количество дискретных входов: | 4 (+1 импульсный высокочастотный) |
| Количество аналоговых входов: |
2 |
|
| Количество дискретных выходов: | 1 настраиваемый релейный с перекидным контактом + 1 с открытым коллектором | |
| Количество аналоговых выходов: | 1 (0 … 10В / 0 … 20мА) | |
| Встроенные интерфейсы связи: | Modbus RTU, RS 485 | |
| Встроенные функции: | см руководство пользователя | |
| Встроенный тормозной модуль: | Есть | |
| Пожарный режим работы: | Нет | |
| Встроенный фильтр ЭМС: |
Нет |
|
| Встроенный дроссель звена постоянного тока: | Нет | |
| Функции STO: | Нет | |
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим | 120% значения номинального тока в течение 1 минуты (P) | |
| Весогабаритные характеристики | 335 | 335 |
| Высота, мм |
600 |
|
| Глубина, мм |
236 |
|
| Вес, кг |
22,8 |
|
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+40 |
| Температура хранения °C: | -20…+70 | |
| Относительная влажность: | 5 … 95%, без конденсации | |
| Максимальная высота над уровнем моря, м: | 2000 (При высоте над уровнем моря более 100 м номинальные характеристики снижаются на 1% на каждые 100 м) | |
| Степень защиты ПЧ: | IP20 | |
| Степень защиты панели управления: | IP20 | |
| Другие характеристики | Частота коммутации, кГц | 0,7…16 |
| Диапазон времени разгона, с: | 0…6000 | |
| Типы двигателей: | Трёхфазные и однофазные асинхронные электродвигатели с КЗ ротором | |
| Панель управления |
Выносная, расстояние до 50 м, соединение с ПЧ стандартным патч-кордом RJ-45 |
|
| Монтаж |
Настенный |
| Выходная частота, Гц | 600 |
| Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше 60 сек), А | 150 |
| Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 60 сек), кВт | 75 |
| Мощность электродвигателя, кВт | 75 |
| Ток номинальный, А | 150 |
| Тип двигателя | Асинхронный |
| Стандарт ЭМС (ГОСТ МЭК 61800-3-2016) | C3 |
| Дроссель в звене постоянного тока (DC) | Нет |
| Пожарный режим | Нет |
| Степень защиты | IP20 |
| Номинальная мощность, кВт, Нормальный режим | 75 |
| Серия | PM150A |
| Встроенный тормозной модуль | Нет |
| Функции STO | Нет |
| Управление синхронными эдектродвигателями (PMSM) | Нет |
