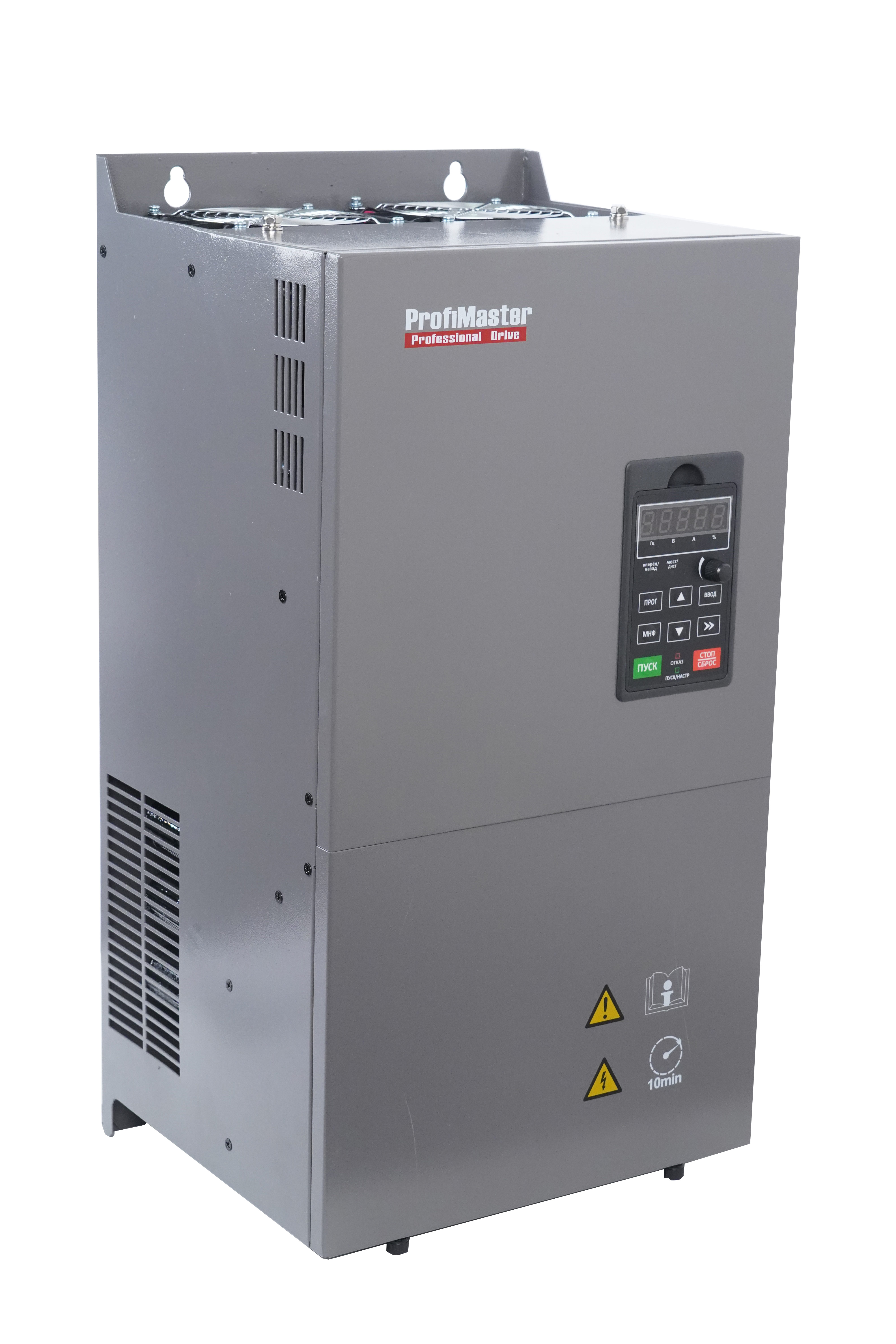

| PM500E-4T-450G/500P-H |
| Режим работы | Тип применения |
| Общепромышленный / насосно-вентиляторный |
|
| Ток | Общепромышленный режим работы ПЧ, А: | 800
|
| Насосно-вентиляторный режим работы ПЧ, А: | 860
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+30% |
| Мощность | Общепромышленный режим работы ПЧ, кВт: | 450
|
| Насосно-вентиляторный режим работы ПЧ, кВт: | 500
|
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи / опция: векторный с обратной связью по скорости |
| Максимальная выходная частота, Гц: | 0…600 Гц с шагом 0,01 Гц |
| Функционал и диспетчеризация | Количество дискретных входов: | 6 (+1 импульсный высокочастотный)
|
| Количество аналоговых входов: | 3
|
| Количество дискретных выходов: | 2 настраиваемых релейных с перекидными контактами + 2 с открытым коллектором |
| Количество аналоговых выходов: | 2 (каждый: 0…10В / 0…20мА) |
| Встроенные интерфейсы связи: | Баз: Modbus RTU (RS 485); Опц: Profinet, Modbus TCP, EtherCAT, Profibus DP |
| Встроенные функции: | см руководство пользователя |
| Встроенный тормозной модуль | нет
|
Пожарный режим работы
| нет |
Встроенный фильтр ЭМС
| нет |
| Встроенный дроссель звена постоянного тока | нет |
Функции СТО
| нет |
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим | 120% значения номинального тока в течение 1 минуты (P) |
| Весогабаритные характеристики | Ширина, мм | 700
|
| Высота, мм | 1025,5 |
| Глубина, мм | 390 |
| Вес, кг | 195
|
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+40 |
| Температура хранения °C: | -20…+70 |
| Относительная влажность: | 5 … 95%, без конденсации |
| Максимальная высота над уровнем моря, м: | 2000 (При высоте над уровнем моря более 100 м номиналь-ные характеристики снижаются на 1% на каждые 100 м) |
| Степень защиты ПЧ: | IP20 |
| Степень защиты панели управления: | IP20 |
| Другие характеристики | Частота коммутации, кГц | 0,7…16 |
| Диапазон времени разгона, с: | 0…6000 |
| Типы двигателей: | Трёхфазные асинхронные электродвигатели с КЗ ротором / с фазным ротором, трехфазные синхронные электродвигатели с постоянными магнитами |
| Панель управления | Выносная, расстояние до 50 м, соединение с ПЧ стандартным патч-кордом RJ-45 |
| Монтаж | Настенный |
