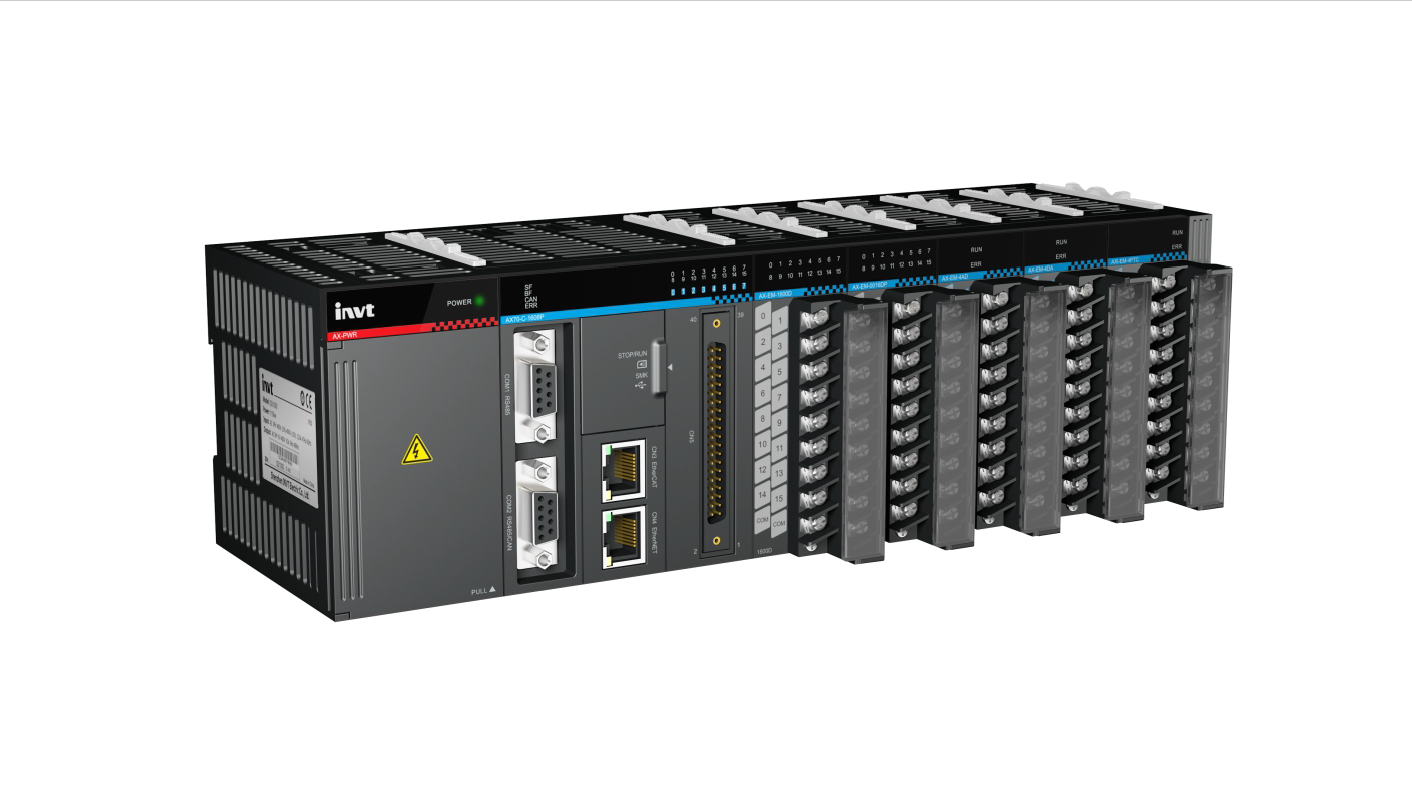

<p><span>Производительный контроллер с модульной архитектурой со средой разработки на базе CoDeSys 3.5 под названием INVTmatic Studio. За управление движением отвечает полноценно интегрированная система SoftMotion с возможностью полноценно осуществлять позиционирование, синхронизацию и зависимое движение сервоосей, с управлением как по EtherCAT, так и по импульсному интерфейсу.
<br>
Контроллер позволяет работать как с реальными, так и виртуальными осями для оптимизации организации синхронного движения и работы по электронным кулачкам.
<br>
С точки зрения управления осями кинематики в зависимом движении осей поддерживаются все распространенные кинематические схемы (Декартовая, Delta и Scara кинематики, а также 6 осевая антропоморфная конфигурация).</span><span></span></p>
<p><span>Программируется при помощи ПО </span><span>InvtMatic</span><span> </span><span>Studio
<br>
</span></p>
<p><a href="https://www.invt.com/uploads/file1/20240423/Invtmatic%20Studio%20Setup%2064%20V1.3.5.1(Beta).rar" target="_blank" rel="noopener noreferrer">Ссылка на скачивание
<br>
</a><a href="https://files.invt.com.cn/20230209/f242e563-6546-4d2c-9d73-e7ab374a71d2.zip" target="_blank" rel="noopener noreferrer">Дополнительные файлы</a><a href="https://files.invt.com.cn/20241217/AX-TM-TP%E5%BA%94%E7%94%A8%E4%BE%8B%E7%A8%8B60%E4%BE%8B.rar" target="_blank" rel="noopener noreferrer">
<br>
Примеры программ</a>
<br>
<br>
</p>
<table>
<tbody>
<tr> <td>Модель</td> </tr>
<tr> <td>AX70-C-1608P</td> </tr>
<tr> <td>Время обработки команды</td> </tr>
<tr> <td>Для переменной bit</td> <td>1 ns</td> </tr>
<tr> <td>Для переменной word</td> <td>4 ns</td> </tr>
<tr> <td>Для переменной </td> <td>80 ns</td> </tr>
<tr> <td>Для переменной float</td> <td>150 ns</td> </tr>
<tr> <td>Напряжение питания</td> <td>24 В</td> </tr>
<tr> <td>Память</td> </tr>
<tr> <td>Программная ёмкость</td> <td>10М слов</td> </tr>
<tr> <td>Ёмкость данных </td> <td>8М слов</td> </tr>
<tr> <td>Ёмкость данных сохраняемых при отключении питания</td> <td>512КБайт</td> </tr>
<tr> <td>Максимальная ёмкость поддерживаемой SD карты</td> <td>32ГБайт</td> </tr>
<tr> <td>Входы/Выходы (I/O)</td> </tr>
<tr> <td>Высокоскоростные I/O (HS I/O)</td> <td>16 HS входов и 8 HS выходов</td> </tr>
<tr> <td>Максимальное количество модулей расширения</td> <td>16</td> </tr>
<tr> <td>Максимальное количество точек I/O</td> <td>256</td> </tr>
<tr> <td>Конфигурация и программирования</td> </tr>
<tr> <td>Среда разработки</td> <td> Invtmatic Studio на базе Codesys</td> </tr>
<tr> <td>Поддерживаемые языки</td> <td>IL, ST, FBD, LD, CFC и SFC, соответствующие стандартам IEC61131-3</td> </tr>
<tr> <td>Коммуникация</td> </tr>
<tr> <td>Интерфейсы</td> <td>RS485/USB/Ethernet</td> </tr>
<tr> <td>Протоколы</td> <td>Ethercat/CANopen/Modbus RTU|TCP/ TCP|IP</td> </tr>
<tr> <td>Карта памяти</td> <td>Micro SD </td> </tr>
<tr> <td>Максимальное число контролируемых осей</td> </tr>
<tr> <td>32</td> </tr>
<tr> <td>Допустимая окружающая среда </td> </tr>
<tr> <td>Допустимая температура при работе </td> <td>`-10~50°</td> </tr>
<tr> <td>Допустимая влажность при работе </td> <td>10%-95% (без конденсации)</td> </tr>
<tr> <td>Допустимая температура при хранении</td> <td>`-40~70°</td> </tr>
<tr> <td>Допустимая влажность при хранении</td> <td>10%-100% (с конденсацией)</td> </tr>
<tr> <td>Класс защиты </td> <td>IP20
<br>
</td> </tr>
</tbody>
</table>
</div>
<div>
Характеристики
</div>
<div>
<div>
<div>
<div>
<div>
Артикул:
</div>
<div>
AX70-C-1608N </div>
</div>
<div>
<div>
Поддерживаемые интерфейсы, сети и протоколы:
</div>
<div>
EtherCAT (32 оси) /CANopen/Ethernet, RS485*2, транзисторный выход NPN; RoHS </div>
</div>
<div>
<div>
Встроенные интерфейсы:
</div>
<div>
EtherCAT (32 оси) /CANopen/Ethernet, RS485*2, транзисторный выход NPN; RoHS </div>
</div>
<div>
<div>
Документы для скачивания:
</div>
<div>
<a href="https://privod.ru/upload/files/INVT%20Control%20Product%20Cat.pdf" target="_blank" rel="noopener noreferrer">
Каталог контроллеры INVT </a>
, <a href="https://privod.ru/upload/files/AX_Series_PLC_Software_manual.pdf" target="_blank" rel="noopener noreferrer">
Серия AX Software manual </a>
, <a href="https://privod.ru/upload/files/AX_Series_PLC_Hardware_manual.pdf" target="_blank" rel="noopener noreferrer">
Серия AX Hardware manual </a>
, <a href="https://privod.ru/upload/files/AX_Series_PLC_Programing_manual.pdf" target="_blank" rel="noopener noreferrer">
Серия AX Programing manual </a>
