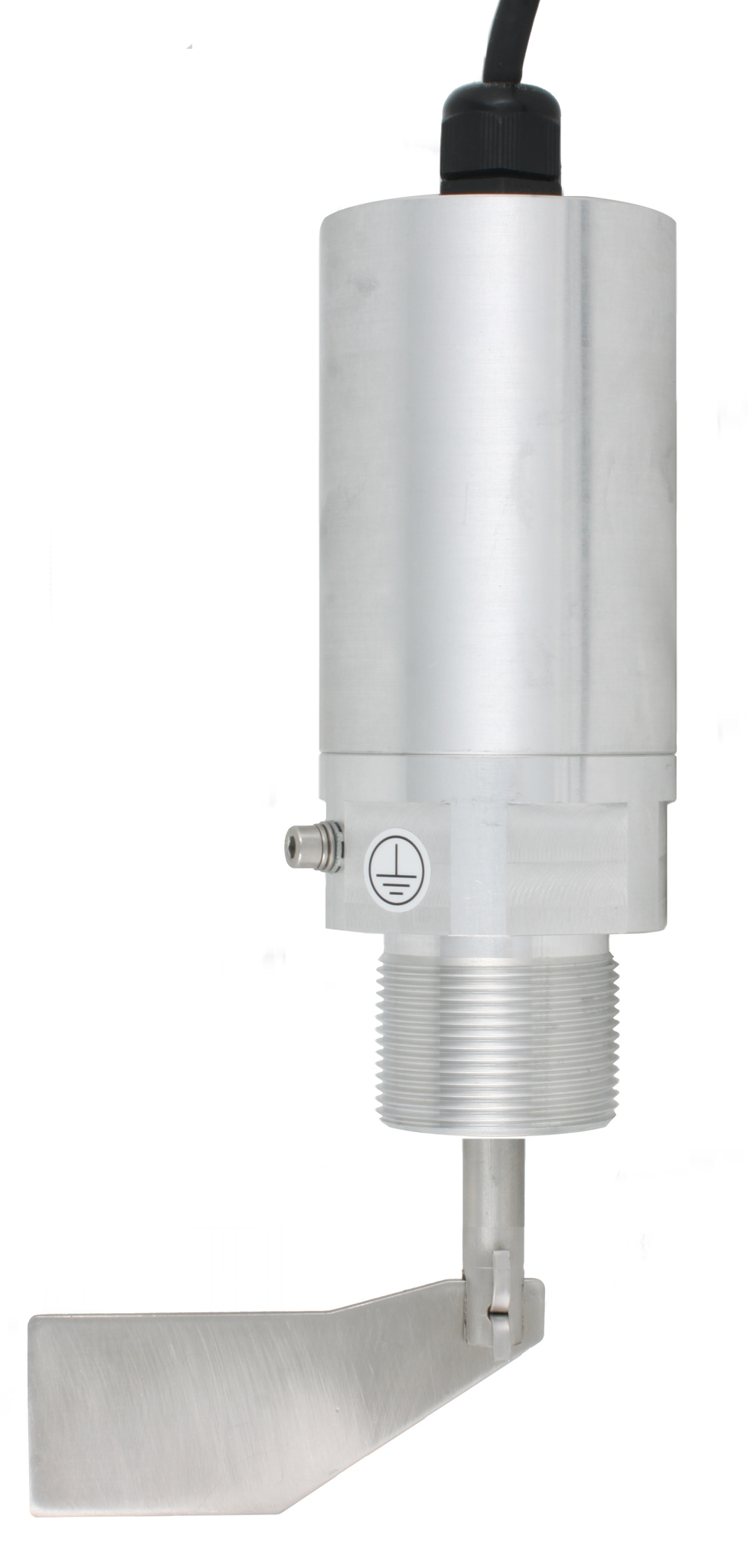

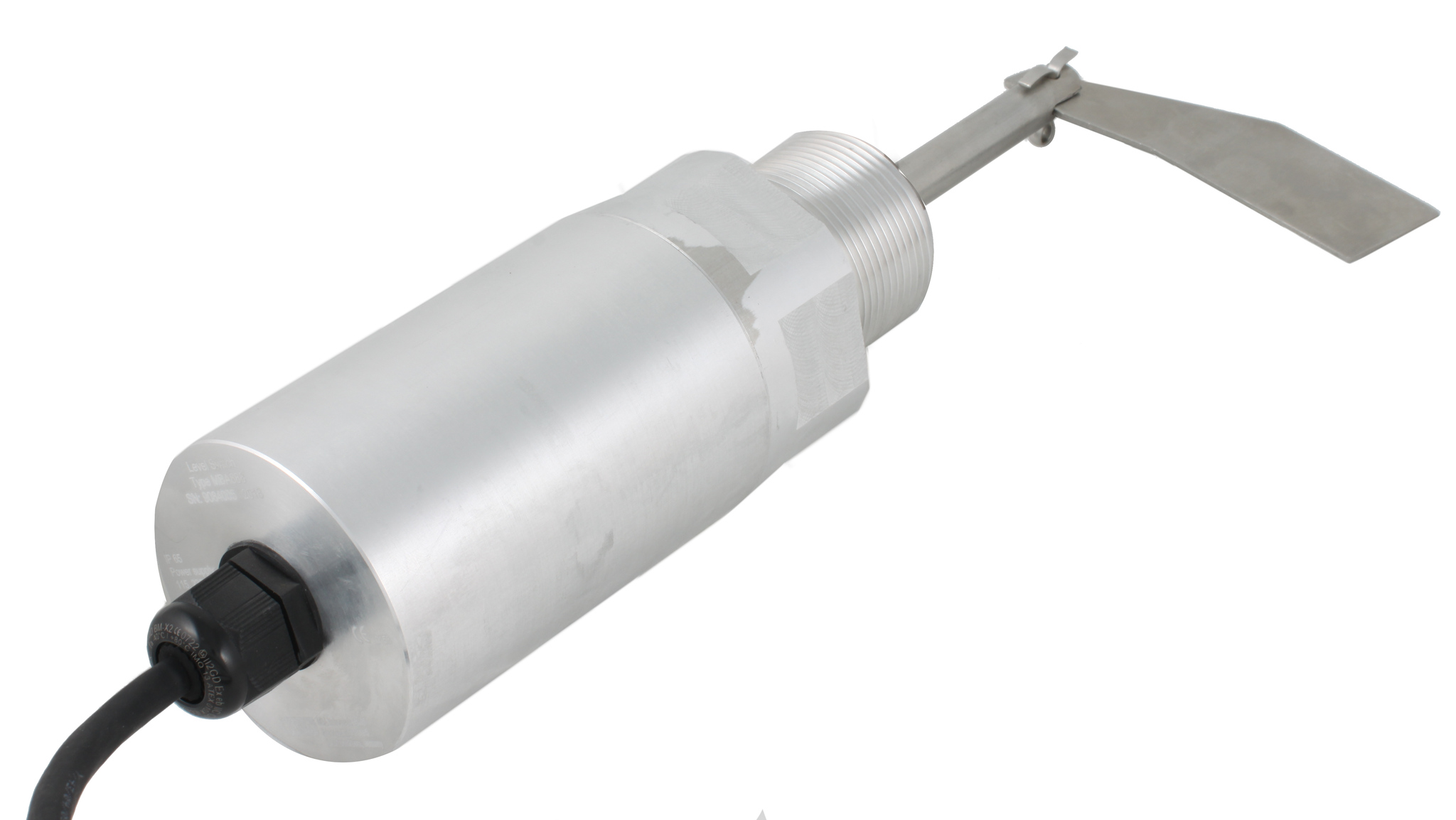

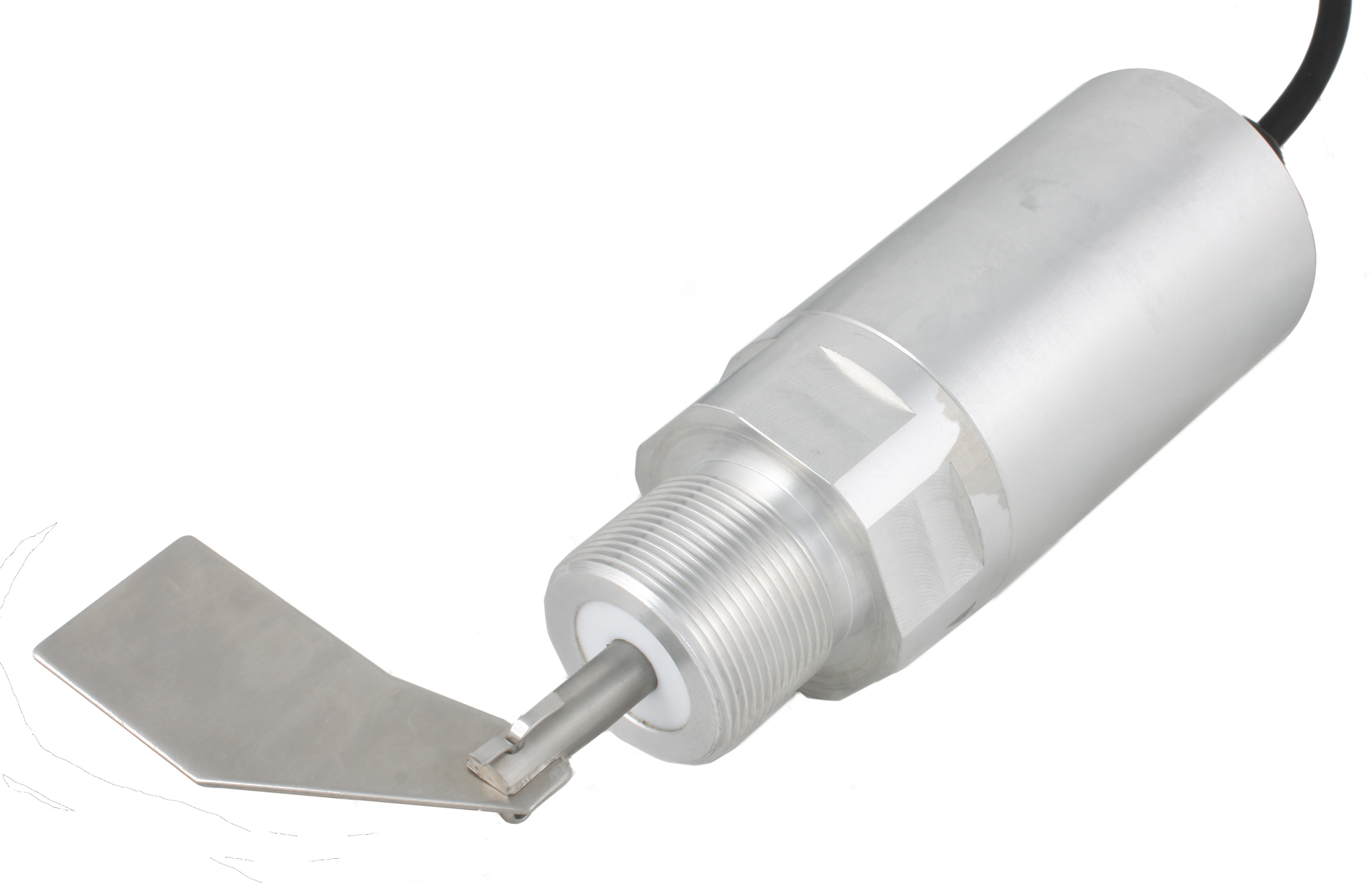

Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь
Артикул: IL-PS-AACA (220 VAC)
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -50 +80 С, Рmax=10 bar, 115-230 VAC, IP66, вибростойкость до 29g, лопасть 40х98 мм, нерж. сталь, скорость вращения 15 об/мин, соединение- резьба 1 1/2", алюм., удлинение 100 мм, нерж. сталь, кабель 2 метра, выход - 1 реле
Специальный сигнализатор INNOLEVEL серии PS представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы
Измерительная лопасть приводится в действие шаговым двигателем. При контакте лопасти с материалом крутящий момент возрастает до полного останова двигателя, выходной сигнал переключается (регистрация уровня материала). При снижении уровня материала лопасть освобождается, двигатель возобновляет вращение, выходной сигнал возвращается в исходное состояние.
Преимущества датчиков INNOLEVEL серии PS
- Высокая вибростойкость до 29 g позволяет применять датчик на бункерах с вибраторами
- Давление до 10 Бар — контроль уровня в системах пневмотранспорта и в пневмокамерных насосах
- Опционально корпус из нержавеющей стали 1.4305
- Быстроразъемное электрическое соединение M12
- Высокая скорость вращения лопасти 15 об/мин обеспечивает быстрое срабатывание
- Работа в условиях сверхнизких температур до -50°С
| Высота, мм | 70 |
| Ширина, мм | 70 |
| Тип | Ротационный |
| Степень защиты (IP) | IP66 |
| Температура эксплуатации | -50…+80 |
| Ширина упаковки, мм | 120 |
| Высота упаковки, мм | 110 |
| Глубина упаковки, мм | 300 |
| Ток, А | AC |
| Напряжение, В | 220 |
| Длина, мм | 140 |
| Номинальный ток, А | 6 А (Макс. 230 VAC) |
| Материал | Алюминий |
| Соединение | Резьба G 1 1/2“ |
| Установка | Горизонтально/Вертикально/Под углом |
| Тип выхода | Реле SPDT |
| Вес нетто, кг | 2.4 |
| Длина кабеля, м | 2 |
| Вес бpутто, кг | 2.5 |
| Температура окружающей среды, °C | -40...+80 |
| Макс. Рабочее давление, бар | 10 |
| Метод взаимодействия со средой | Контактный |
| Контролируемая среда | Сыпучие материалы |
| Удлинение, мм | 100 |
| Измерительная лопасть | Складная двусторонняя |
| Скорость вращения лопасти, об/мин | 15 |
| Минимальная плотность материала, г/л | 100 |
| Габариты лопасти, мм | 40*98 |
| Тип разрешительной документации | ДС |
| Подлежит обязательной сертификации/декларированию | Да |
| Разрешительная документация действительна с | 15.12.2021 |
| Разрешительная документация действительна по | 16.11.2026 |
| Номер разрешительной документации | ЕАЭС N RU Д-RU.РА03.В.53672/21 |
| Ссылка на реестр | https://pub.fsa.gov.ru/rds/declaration/view/16394487/common |
