Характеристики
|

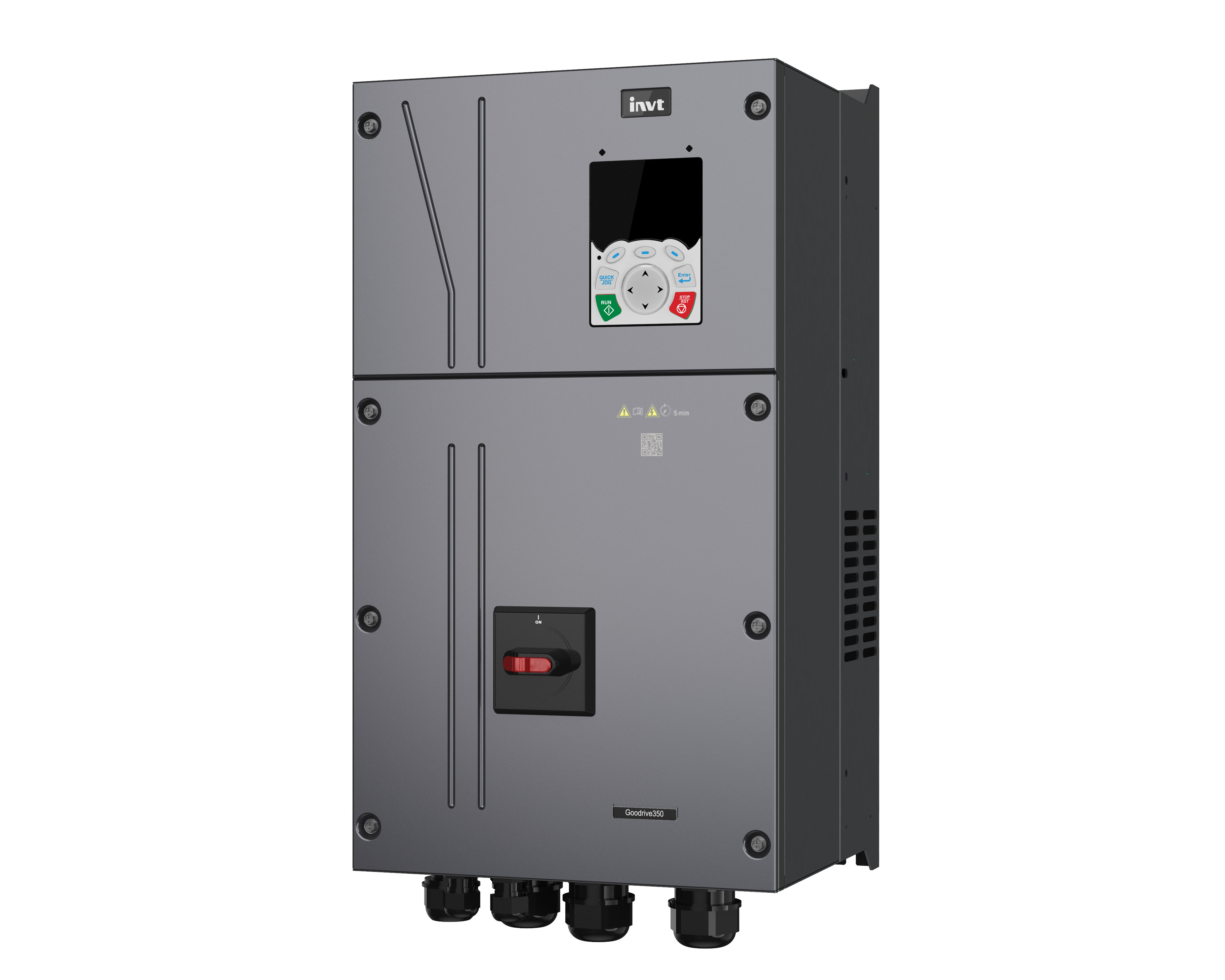

GD350-022G/030P-45-AS
|
|
Режим работы
|
Тип применения
|
Общепромышленный / насосно-вентиляторный
|
|
Ток
|
Общепромышленный режим работы ПЧ, А:
|
51
|
|
Насосно-вентиляторный режим работы ПЧ, А:
|
64
|
|
Напряжение
|
Напряжение питания и выходное, В:
|
Вх: 3ф 380…440; Вых: 3ф 380…440
|
|
Диапазон отклонения напряжения питания, %:
|
-15%…+10%
|
|
Мощность
|
Общепромышленный режим работы ПЧ, кВт:
|
22
|
|
Насосно-вентиляторный режим работы ПЧ, кВт:
|
30
|
|
Управление
|
Алгоритм управления:
|
Скалярный / векторный без обратной связи / опция: векторный с обратной связью по скорости
|
|
Максимальная выходная частота, Гц:
|
400
|
|
Функционал и диспетчеризация
|
Количество дискретных входов:
|
4 (1 кГц, 3,3 кОм) + 2 высокочастотных (50 кГц)
|
|
Количество аналоговых входов:
|
1 многофункциональный (0…10В/0…20мА) + 1 по напряжению (-10В…+10В)
|
|
Количество дискретных выходов:
|
2 настраиваемых релейных с перекидными контактами + 2 с открытым коллектором
|
|
Количество аналоговых выходов:
|
1 (0…10В / 0…20мА)
|
|
Встроенные интерфейсы связи:
|
RS485 (Modbus RTU), 1 USB
|
|
Встроенные функции:
|
см руководство пользователя
|
|
Встроенное тормозное устройство:
|
Тормозной транзистор
|
|
Перегрузочная способность
|
Общепромышленный режим
|
150% значения номинального тока в течение 1 минуты (G)
|
|
Насосный режим
|
120% значения номинального тока в течение 1 минуты (P)
|
|
|
Весогабаритные характеристики
|
Ширина, мм
|
274
|
|
Высота, мм
|
522
|
|
Глубина, мм
|
279,5
|
|
Вес, кг
|
21
|
|
Условия эксплуатации
|
Температура эксплуатации, °C:
|
-10…+50 (при температуре окружающей среды выше 40°C необходимо снижение номинального тока ПЧ на 1% при каждом повышении температуры на 1°C)
|
|
Температура хранения °C:
|
-30…+60
|
|
Относительная влажность:
|
90%, без конденсации
|
|
Максимальная высота над уровнем моря, м:
|
3000 (При высоте над уровнем моря более 1000 м требуется снижение номинальных характеристик ПЧ на 1% каждые 100 м)
|
|
Степень защиты ПЧ:
|
IP55
|
|
Степень защиты панели управления:
|
IP55
|
|
Другие характеристики
|
Частота коммутации, кГц
|
1,2…15
|
|
Диапазон времени разгона, с:
|
0…3600
|
|
Типы двигателей:
|
Трёхфазные асинхронные электродвигатели с КЗ ротором, трехфазные синхронные электродвигатели с постоянными магнитами
|
|
Панель управления
|
Выносная, расстояние до 20 м, соединение с ПЧ кабелем со стандартным патч-кордом RJ-45
|
|
Монтаж
|
Настенный
|
