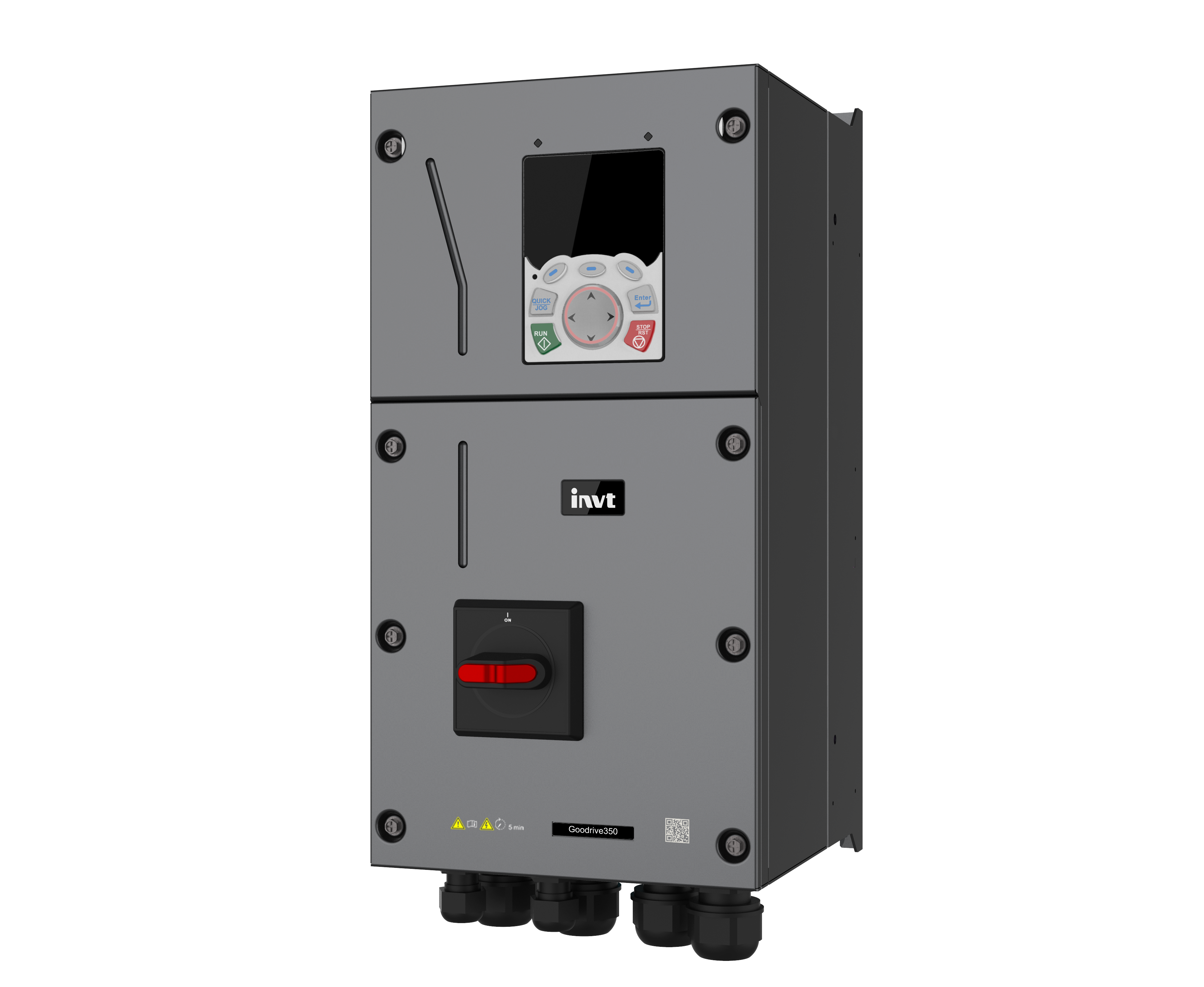

| Характеристики | GD350-004G/5R5P-45-AS
|
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: | 13,5
|
| Насосно-вентиляторный режим работы ПЧ, А: | 19,5
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380…440; Вых: 3ф 380…440 |
| Диапазон отклонения напряжения питания, %: | -15%…+10% |
| Мощность | Общепромышленный режим работы ПЧ, кВт: | 4
|
| Насосно-вентиляторный режим работы ПЧ, кВт: | 5,5
|
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи / опция: векторный с обратной связью по скорости |
| Максимальная выходная частота, Гц: | 400 |
| Функционал и диспетчеризация | Количество дискретных входов: | 4 (1 кГц, 3,3 кОм) + 2 высокочастотных (50 кГц) |
| Количество аналоговых входов: | 1 многофункциональный (0…10В/0…20мА) + 1 по напряжению (-10В…+10В)
|
| Количество дискретных выходов: | 2 настраиваемых релейных с перекидными контактами + 2 с открытым коллектором |
| Количество аналоговых выходов: | 1 (0…10В / 0…20мА) |
| Встроенные интерфейсы связи: | RS485 (Modbus RTU), 1 USB |
| Встроенные функции: | см руководство пользователя |
| Встроенное тормозное устройство: | Тормозной транзистор
|
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G)
|
| Насосный режим |
120% значения номинального тока в течение 1 минуты (P)
|
|
| Весогабаритные характеристики | Ширина, мм | 196
|
| Высота, мм | 403
|
| Глубина, мм | 260,5
|
| Вес, кг | 7
|
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+50 (при температуре окружающей среды выше 40°C необходимо снижение номинального тока ПЧ на 1% при каждом повышении температуры на 1°C) |
| Температура хранения °C: | -30…+60 |
| Относительная влажность: | 90%, без конденсации |
| Максимальная высота над уровнем моря, м: | 3000 (При высоте над уровнем моря более 1000 м требуется снижение номинальных характеристик ПЧ на 1% каждые 100 м)
|
| Степень защиты ПЧ: | IP55 |
| Степень защиты панели управления: | IP55 |
| Другие характеристики | Частота коммутации, кГц | 1,2…15
|
| Диапазон времени разгона, с: | 0…3600 |
| Типы двигателей: | Трёхфазные асинхронные электродвигатели с КЗ ротором, трехфазные синхронные электродвигатели с постоянными магнитами |
| Панель управления | Выносная, расстояние до 20 м, соединение с ПЧ кабелем со стандартным патч-кордом RJ-45
|
| Монтаж | Настенный
|
