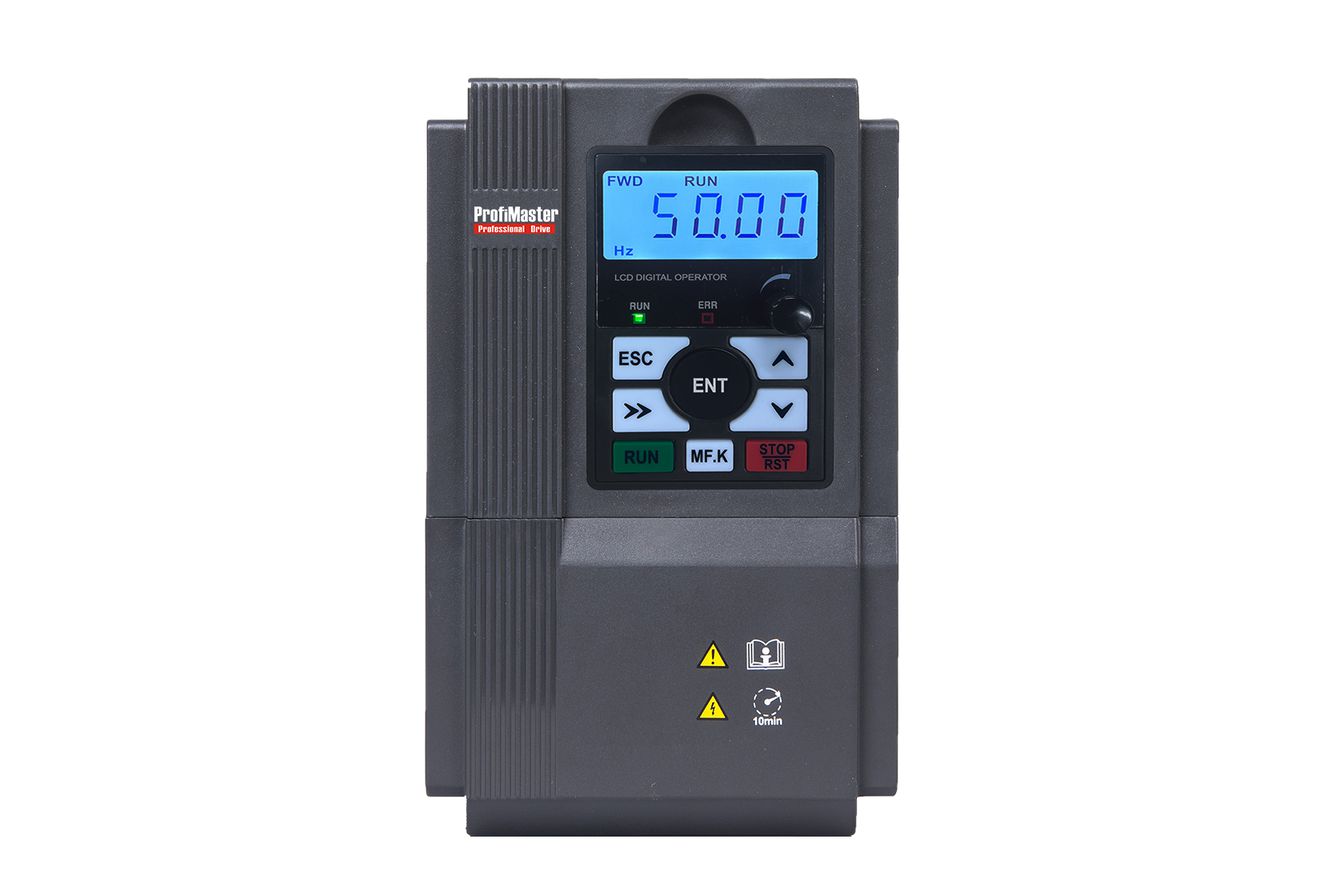

| Характеристики | PM500A-4T-220G/250P |
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: | 426
|
| Насосно-вентиляторный режим работы ПЧ, А: | 480
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+30% |
| Мощность | Общепромышленный режим работы ПЧ, кВт: | 220
|
| Насосно-вентиляторный режим работы ПЧ, кВт: | 250
|
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи |
| Максимальная выходная частота, Гц: | 0…600 Гц с шагом 0,01 Гц |
| Функционал и диспетчеризация | Количество дискретных входов: | 4 (+1 импульсный высокочастотный) |
| Количество аналоговых входов: | 2
|
| Количество дискретных выходов: | 2 настраиваемых релейных с перекидными контактами + 1 с открытым коллектором
|
| Количество аналоговых выходов: | 2 (каждый: 0…10В / 0…20мА) |
| Встроенные интерфейсы связи: | Баз: Modbus RTU (RS 485); Опц: Modbus TCP, EtherCAT, Profibus DP |
| Встроенные функции: | см руководство пользователя |
| Встроенный тормозной модуль: | Есть |
| Пожарный режим работы: | Нет |
| Встроенный фильтр ЭМС: | Нет
|
| Встроенный дроссель звена постоянного тока: | Нет |
| Функции STO: | Нет |
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим | 120% значения номинального тока в течение 1 минуты (P) |
| Весогабаритные характеристики | Ширина, мм | 500
|
| Высота, мм | 855
|
| Глубина, мм | 370
|
| Вес, кг | 112
|
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+40 |
| Температура хранения °C: | -20…+70 |
| Относительная влажность: | 5 … 95%, без конденсации |
| Максимальная высота над уровнем моря, м: | 2000 (При высоте над уровнем моря более 100 м номинальные характеристики снижаются на 1% на каждые 100 м) |
| Степень защиты ПЧ: | IP20 |
| Степень защиты панели управления: | IP20 |
| Другие характеристики | Частота коммутации, кГц | 0,7…16 |
| Диапазон времени разгона, с: | 0…6000 |
| Типы двигателей: | Трёхфазные и однофазные асинхронные электродвигатели с КЗ ротором |
| Панель управления | Выносная, расстояние до 50 м, соединение с ПЧ стандартным патч-кордом RJ-45
|
| Монтаж | Настенный
|
