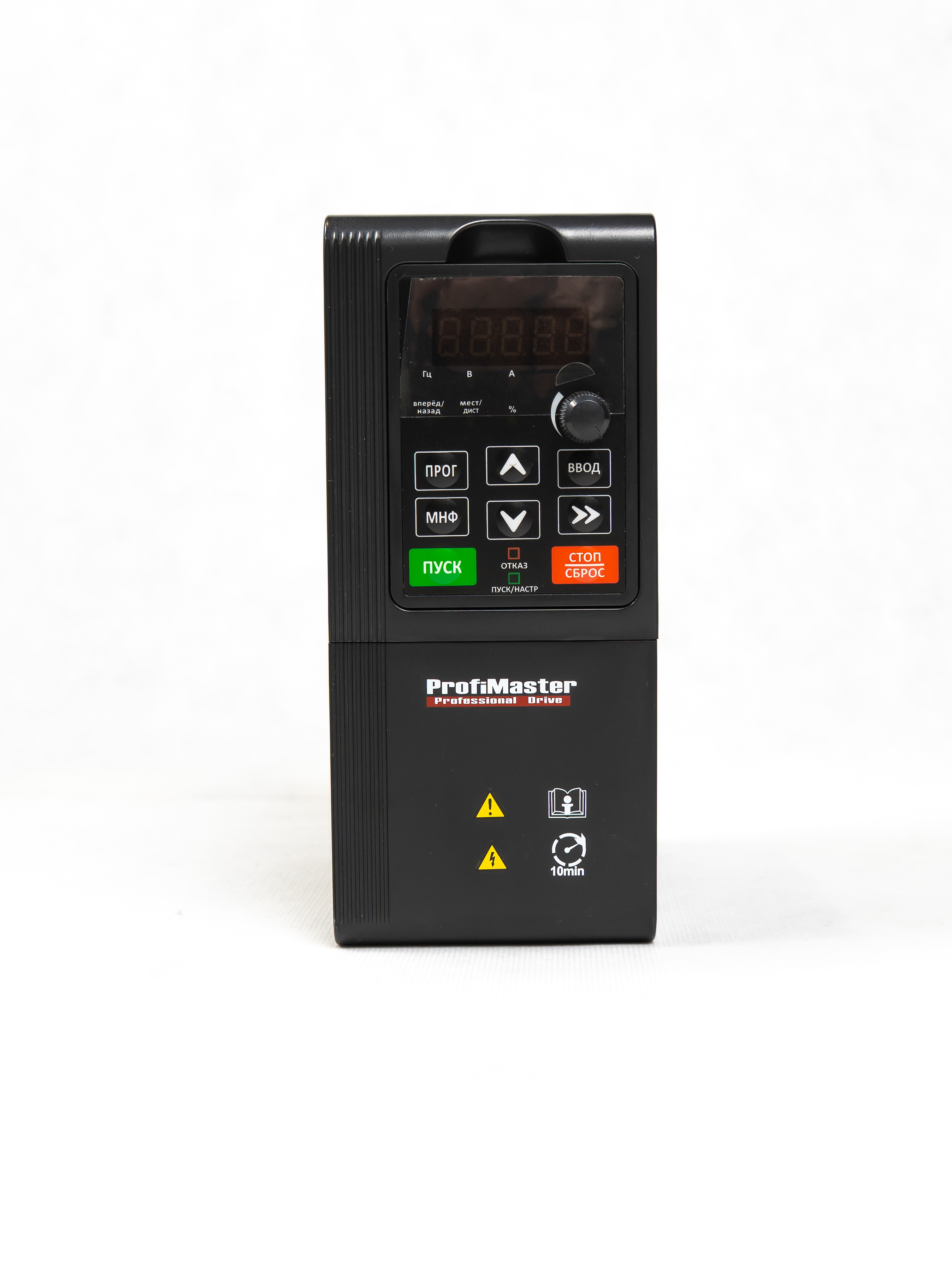

ProfiMaster PM500E – серия универсальных преобразователей частоты, предназначенная для применения с асинхронными и синхронными электродвигателями с энкодерами в промышленности, машиностроении и жилищно-коммунальном хозяйстве.
| Характеристики | PM500E-4T-0.7G/1.5PB-H | |
| Режим работы | Тип применения | Общепромышленный / насосно-вентиляторный |
| Ток | Общепромышленный режим работы ПЧ, А: |
2,5 |
| Насосно-вентиляторный режим работы ПЧ, А: |
4 |
|
| Напряжение | Напряжение питания и выходное, В: | Вх: 3ф 380; Вых: 3ф 380; |
| Диапазон отклонения напряжения питания, %: | -15%…+30% | |
| Мощность | Общепромышленный режим работы ПЧ, кВт: |
0,7 |
| Насосно-вентиляторный режим работы ПЧ, кВт: |
1,5 |
|
| Управление | Алгоритм управления: | Скалярный / векторный без обратной связи |
| Максимальная выходная частота, Гц: | 0…600 Гц с шагом 0,01 Гц | |
| Функционал и диспетчеризация | Количество дискретных входов: | 4 (+1 импульсный высокочастотный) |
| Количество аналоговых входов: |
2 |
|
| Количество дискретных выходов: | 2 настраиваемых релейных с перекидными контактами + 1 с открытым коллектором | |
| Количество аналоговых выходов: | 2 (каждый: 0…10В / 0…20мА) | |
| Встроенные интерфейсы связи: | Баз: Modbus RTU (RS 485); Опц: Profinet, Modbus TCP, EtherCAT, Profibus DP | |
| Встроенные функции: | см руководство пользователя | |
| Встроенный тормозной модуль: | Есть | |
| Пожарный режим работы: | Нет | |
| Встроенный фильтр ЭМС: |
Нет |
|
| Встроенный дроссель звена постоянного тока: | Нет | |
| Функции STO: | Нет | |
| Перегрузочная способность | Общепромышленный режим | 150% значения номинального тока в течение 1 минуты (G) |
| Насосный режим | 120% значения номинального тока в течение 1 минуты (P) | |
| Весогабаритные характеристики | Ширина, мм |
80 |
| Высота, мм |
200 |
|
| Глубина, мм | 167 | |
| Вес, кг |
1,34 |
|
| Условия эксплуатации | Температура эксплуатации, °C: | -10…+40 |
| Температура хранения °C: | -20…+70 | |
| Относительная влажность: | 5 … 95%, без конденсации | |
| Максимальная высота над уровнем моря, м: | 2000 (При высоте над уровнем моря более 100 м номинальные характеристики снижаются на 1% на каждые 100 м) | |
| Степень защиты ПЧ: | IP20 | |
| Степень защиты панели управления: | IP20 | |
| Другие характеристики | Частота коммутации, кГц | 0,7…16 |
| Диапазон времени разгона, с: | 0…6000 | |
| Типы двигателей: | Трёхфазные и однофазные асинхронные электродвигатели с КЗ ротором | |
| Панель управления |
Выносная, расстояние до 50 м, соединение с ПЧ стандартным патч-кордом RJ-45 |
|
| Монтаж |
Настенный |
| Выходная частота, Гц | 600 |
| Ток, общепромышленный режим работы ПЧ (150% перегрузки не дольше 60 сек), А | 2.5 |
| Мощность, общепромышленный режим ПЧ (150% перегрузки не дольше 60 сек), кВт | 0.7 |
| Мощность электродвигателя, кВт | 0,7 |
| Ток номинальный, А | 2.5 |
| Тип двигателя | Асинхронный / Синхронный (PMSM) |
| Стандарт ЭМС (ГОСТ МЭК 61800-3-2016) | C3 |
| Дроссель в звене постоянного тока (DC) | Нет |
| Пожарный режим | Нет |
| Степень защиты | IP20 |
| Номинальная мощность, кВт, Нормальный режим | 0,7 |
| Серия | PM500E |
| Встроенный тормозной модуль | Нет |
| Функции STO | Нет |
| Управление синхронными эдектродвигателями (PMSM) | Есть |
